Защитное зануление в электроустановках

17.10.2012

Зануление — электрическое соединение нетоковедущих металлических частей электроустановки с заземленной нейтралью вторичной обмотки трехфазного понижающего генератора или трансформатора. Или с заземленной средней точкой в сетях с постоянным током, с выводом источника однофазного тока.

Процесс зануления заключается в возникновении короткого замыкания, при котором происходит пробой фазы на нетоковедущую часть устройства или прибора. При этом срабатывает система защиты автовыключателя или перегорают плавкие предохранители.

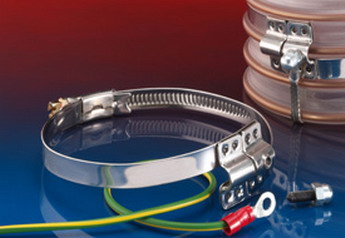

Зануление является основным способом защиты во время косвенного прикосновения к электроустановкам до 1 кВ с глухозаземленной нейтралью. В этом случае это можно рассматривать, как специфический вид заземления.Проводник, который соединяет зануляемые части (конструкции, корпуса, кожухи) с заземленной нейтралью источника питания (генератора, трансформатора), называется нулевым защитным проводником.

Соответственно требованиям ПУЭ, в сетях 380/220 В используют заземление нейтралей генераторов или трансформаторов.

Если человек дотронется к проводнику сети 380 В с заземленной нейтралью, образуется цепь поражения под действием фазного напряжения. Она замкнется через тело человека, его обувь, пол, землю и заземление нейтрали. Такая же цепь будет при прикосновении человека к корпусу, в котором повреждена изоляция. Но невозможно выполнить простое заземление корпуса электроприемника.

Поэтому в установках с заземленной нейтралью, имеющей напряжение 380/220 В, используют систему заземления, которая называется занулением, и имеет следующий вид. Все конструкции и корпуса из металла соединяются электрически с заземленной нейтралью трансформатора посредством специального зануляющего проводника или нулевого провода сети. При этом любое замыкание на корпус преобразуется в короткое замыкание. Аварийный участок выключается автовыключателем или предохранителем.

Зануление имеет защитное свойство, благодаря автоматическому отключению участка цепи, на котором повреждена изоляция. Одновременно с этим снижается потенциал корпуса на промежуток времени от замыкания до отключения. Если человек дотронется к корпусу неотключившегося электроприемника, в схеме возникнет ветвь тока через его тело.

Установленное в этой линии УЗО тоже срабатывает, потому что сила тока в фазном проводе не будет равна силе тока в нулевом рабочем проводе. В случае установления на этой линии и автовыключателя и УЗО, сработает либо что-то одно, либо они оба.

Выполняют зануление так, чтобы ток короткого замыкания в аварийном участке был достаточным для отключения автомата или для расплавления плавкой вставки предохранителя. Сопротивление цепи короткого замыкания должно быть небольшим.

При невозможности отключения возникнет напряжение на всех зануленных корпусах. Это напряжение может оказаться довольно большим и опасным в местах с отсутствующим выравниванием потенциалов. При точном выполнении требований ПУЭ к устройству зануления подобная опасность не возникает.

Согласно ПУЭ, для сети 220/380 В время автоматического отключения автоматической линиине должно быть больше 0,4 секунды.

В электроустановке трехфазного тока при номинальных напряжениях 660, 380, 220 В сопротивление растеканию заземляющего устройства нейтрали должно не превышать 2, 4, 8 Ом соответственно.
