Установка розетки и её заземление

В малоэтажных частных домах, а также квартирах, возведённых недавно, проблема заземления не стоит остро, поскольку решается строителями при возведении жилища.

Но как быть людям, нуждающимся в надёжном заземлении и проживающим в более старых домах и квартирах?

В домах старого возведения электрическая проводка представляет собой двойную линию. Именно по этой причине прокладывание заземляющего контура становится непростой задачей.

С чего начать прокладку заземляющего контура?

Для того чтобы заземлить все розетки, имеющиеся в помещении, можно выбрать один из возможных вариантов решения проблемы:

•  Монтаж дополнительного контура, состоящего из медного провода соответствующей толщины сечения. Такой провод прокладывается от подъездного распределительного щита до щитка на входе в квартиру;
•  Монтаж «зануления». Суть такого подхода к устройству заземления состоит в том, чтобы подключить заземляющий провод к «нулевому». Профессиональные электрики заслуженно считают наиболее оптимальным именно этот вариант заземления.

Подготовительные действия

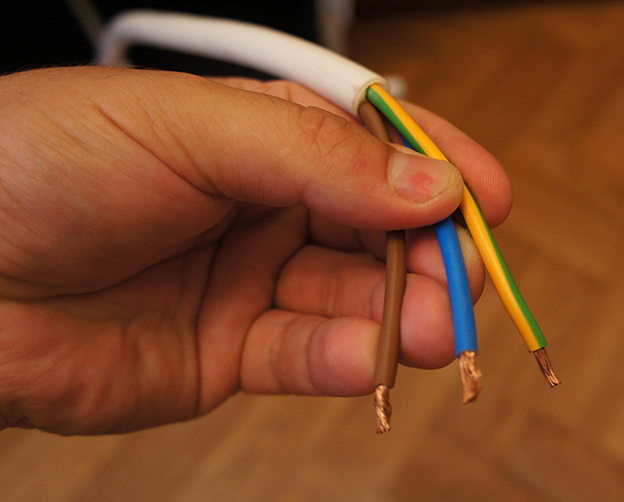

•  Окончания проводов, которые будут соединяться с розеткой, должны быть очищены от изоляционного слоя;
•  Крышка и другие элементы, выполняющие декоративные функции, должны быть демонтированы;
•  Крепёжные болты на всех клеммах, использование которых предполагается во время выполнения работ, должны быть ослаблены.

Остальные действия, которые потребуется выполнить, обычно выглядят следующим образом:

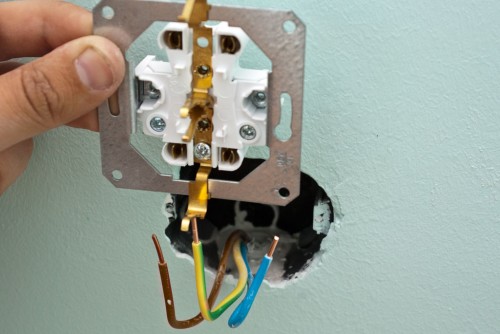

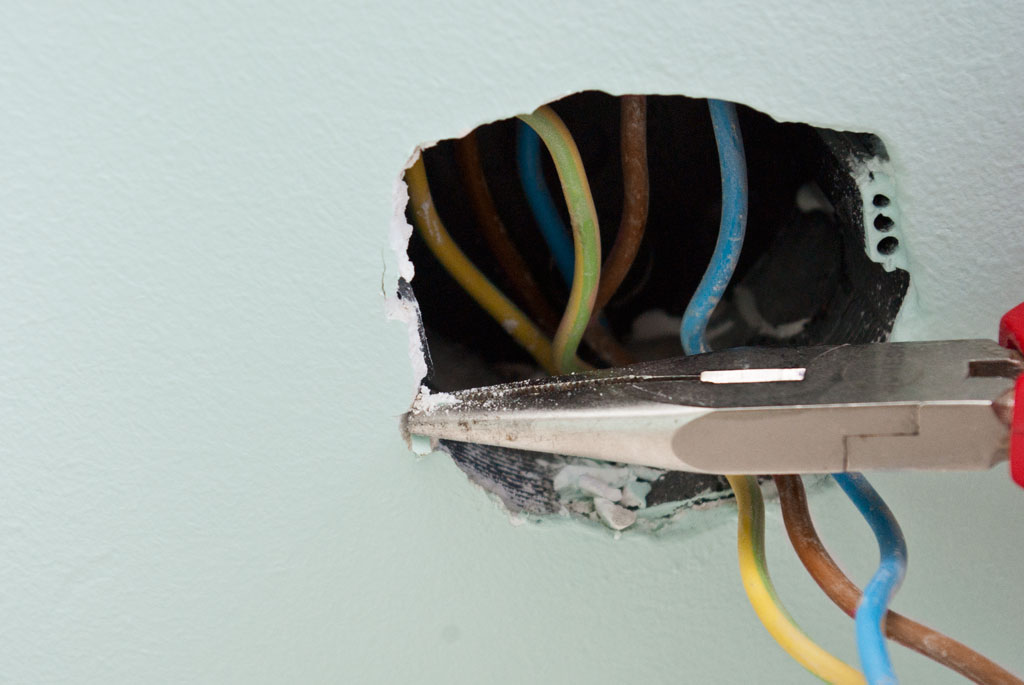

• Окончания проводов, проведённые через посадочный короб, подтягиваются к контактам, затем монтируются с помощью соответствующих, заранее подготовленных клемм;

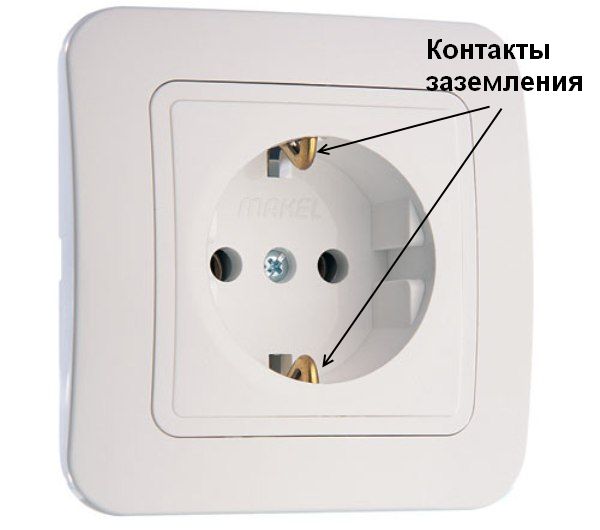

• Провод «+» и провод «-» могут быть подключены вне зависимости от их полярности. То есть замена этих проводов местами считается допустимой. А вот монтаж контура заземления требует более внимательного подхода: монтаж заземляющего контура может быть выполнен только с учётом обозначений, нанесённых на клеммнике;
• После того, как монтаж всех проводов выполнен, можно приступать к монтажу розеток. Корпус розетки, с которого была удалена крышка, с помощью саморезов монтируется к подрозетнику. Провода должны быть заправлены в корпус;
• Розетки советского производства включают в свою конструкцию элементы, позволяющие надёжно фиксировать изделие внутри стены. Описываемая операция выполняется путем вкручивания шурупов, расположенных внутри розетки;
• После того, как розетка была надёжно закреплена в подрозетнике, обязательно нужно убедиться в том, что крепящие элементы в клеммнике установлены достаточно надёжно. После проведения соответствующей проверки можно выполнять монтаж декоративной крышки.

Принимаясь за прокладку заземления своими руками, без привлечения специалистов со стороны, важно помнить об элементарных мерах предосторожности, связанных с выполнением электромонтажных работ. Крайне важно обесточить помещение, в котором планируется работать. Как правило, такие действия выполняются путём выключения автоматов, расположенных на входе в квартиру или путём выворачивания электрических пробок, расположенных у счётчика электроэнергии.

Важно!! Нельзя соединять в проводке аллюминиевые и медные провода!

Почему необходимо проводить заземляющий контур?

Каждый человек, в той или иной степени помнящий информацию, предлагаемую на уроках физики в школе, может рассказать о том, что электрический ток всегда течёт к тому месту, где сопротивление является минимальным. В тех случаях, когда изолирующий слой электрического провода хотя бы немного повреждён, напряжение будет «находить» такой участок, на протяжении которого сопротивление будет минимальным.

В результате этого электрические приборы начинают бить током людей, которые их используют. Говоря максимально простым языком, корпус электроприборов будет находиться под электрическим напряжением. Последствия такой неисправности могут быть достаточно разными, наиболее распространёнными из них являются:

•  Поражение человека электрическим током различной степени тяжести;
•  Чаще всего необратимая поломка электрического прибора.

Заземляющий контур помогает правильно распределить напряжение между организмов человека и почвой обратно пропорционально уровню сопротивления каждого из них. Говоря простым языком, суть заземляющего контура состоит в том, чтобы не допустить прохождение через организм человека большего напряжения, чем человек способен выдержать, не испытывая при этом никаких сложностей. Наличие заземления является обязательным условием при использовании автоматических стиральных машин, электросварочных аппаратов и многих других устройств.
