ТФ 20 изолятор

ТФ 20 изолятор: описание и применение

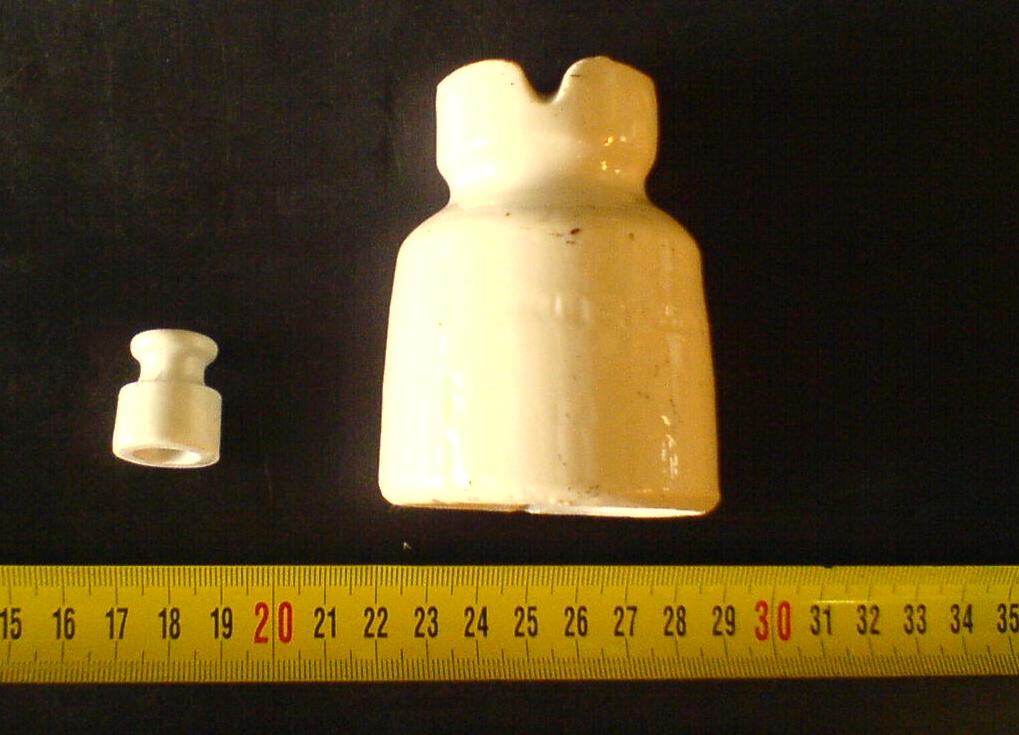

Фарфоровый изолятор является первой изоляцией линий электропередач. Фарфоровые изоляторы применялись еще в 19 веке. В то время, когда стадию становления проходило стекольное производство, когда про полимерные изоляторы никто даже не догадывался, именно фарфоровыми изоляторами успешно выполнялись все необходимые задачи.

Конечно, на сегодняшний день, если говорить о линии электропередач от 10 до 500 кВ, то изоляторы из фарфора существенно вытеснены изоляторами стеклянными. В России в 2005-ом году технической политикой ФСК ЕЭС был вынесен запрет на применение подвесных фарфоровых изоляторов.

Тем не менее, в номенклатуре изоляторов из фарфора содержится больше трехста видов. Это можно легко объяснить тем фактом, что фарфоровые изоляторы широко применяются в самых различных областях. К примеру, если взять линию 10 кВ, то в ней самым ходовым считается штыревой фарфоровый изолятор ШФ10/ШФ20. Лидирующее положение в линии 0,4 кВ, имеющей провода АС, занимает ТФ 20 изолятор.

Также много внимания уделяется опорному фарфоровому изолятору ОЛФ и штыревому ШФ35, если говорить о проектах перспективных линий 10 — 35 кВ. Самые разные электрические аппараты и распределительные устройства повсеместно используют изоляторы из фарфора таких марок, как И, ИО, ИОР, ИОов, С4, ОФР.

Электрифицированными железными дорогами активно закупаются изоляторы из фарфора, и это несмотря на то, что уже больше семи лет на рынка присутствует такой вид изоляции, как полимерная.

Поэтому хочется отметить, что фарфоровые изоляторы действительно широко применимы во многих электроустановках, в оборудовании для подстанций, в железнодорожных электрифицированных линиях.

ТФ 20 изолятор: описание

Марка изолятора: ТФ-20П

Диаметр штыря крепления изолятора: 18 мм

Напряжение номинальное: до 1 кВ

Вес: 0,06 кг. Фарфоровый изолятор ТФ 20 имеет современную полимерную модель-аналог — изолятор ТФ-20П. Плюсы такой модели довольно очевидны: удалось снизить вес изолятора в восемь раз, так как в нем использованы специальные полимерные материалы.

Так как вес стал меньше, то существенно сократились и расходы на транспортировку. Еще один очевидный плюс — изолятор изготовлен из материала, менее хрупкого, чем фарфор, что, в свою очередь, привело к полному отсутствию боя, во время транспортировки, и к устойчивости изоляторов в случае актов вандализма.

ТФ 20 — самый популярный штыревой фарфоровый изолятор для линий с низким вольтажом и неизолированными проводами. Изолятор ТФ-20П называется штыревым за счет собственной конструкции: на специальном стандартном штыре установлены изолирующие части, при помощи специальных колпачков выполнено крепление.

Для того, чтобы закрепить изолятор на деревянной опоре, используется стандартный крюк или штырь. В том случае, если необходимо закрепить изолятор на железобетонную опору, нужно воспользоваться специальными металлоизделиями для ЛЭП, таковыми являются надставки, оголовки, траверсы — на их штыри и нужно крепить изолятор.
