Способы защиты от перенапряжений в электрических сетях

09.06.2015

Содержание

1 Что такое перенапряжение в электрической сети?
2 Какими бывают виды перенапряжений?
3 Как можно защититься от перенапряжений?
4 Как работают нелинейные защитные элементы?
5 Где и как устанавливается защита от перенапряжений?
6 Какие есть способы защиты от природного перенапряжения?
7 Как защититься от перенапряжений в низковольтной сети?

Что такое перенапряжение в электрической сети?

Под перенапряжением электрической сети обычно понимают отклоняющийся от нормы режим работы внутри этой сети. Он характеризуется сверхмерным увеличением показателя значения напряжения, которое выше, чем допустимый показатель значения для этого участка электрической сети.

Проблема, возникающая при перенапряжении или изменении напряжения, состоит в том, что стандартная изоляция на оборудовании большинства электрических установок поддерживает работу электрической сети только в нормальном для нее режиме. При перенапряжениях – эта изоляция становится непригодной, что и является причиной повреждения оборудования электрических станций и приборов бытового назначения, также представляет собой угрозу здоровью людей и обслуживающего персонала вблизи неисправного участка.

Какими бывают виды перенапряжений?

Перенапряжения можно разделить на два вида – коммутационные перенапряжения электрической сети или внутренние или природные перенапряжения, они же внешние.

Природные перенапряжения в электрической сети имеют характер явлений атмосферного электричества.

Коммутационные перенапряжения имеют место внутри электрических сетей. Их причинами могут быть как незапланированные изменения нагрузки линий электропередач, так и послеаварийные режимы в работе электросетей и феррорезонансные проявления.

Как можно защититься от перенапряжений?

Для электроустановок применяются специальные виды защитного оборудования, рассчитанных на работу в условиях возможных перенапряжений электросети – всевозможные разрядники и нелинейные ограничители перенапряжения, или же – ОПН.

Главный конструктивный элемент в этом защитном оборудовании – это тот элемент, который обладает нелинейными характеристиками. Особенность такого элемента состоит в том, что он меняет свой показатель сопротивления в зависимости от того, какое значение напряжения к нему прилагается.

Как работают нелинейные защитные элементы?

Ограничитель напряжения или используемый разрядник подсоединяют к рабочей шине напряжения и заземляющему контуру электрической установки. При нормальной работе – ОПН оказывает большое сопротивление и не пропускает через себя напряжение. При перенапряжении он или подключенный вместо него разрядник снижают свое сопротивление, что позволяет проходить через него напряжению, деактивируя его скачок в контур заземления.

Таким образом, задача разрядника или ОПН состоит в том, чтобы при перенапряжении соединить электрический провод с землей.

Где и как устанавливается защита от перенапряжений?

ОПН и разрядники используются с целью защитить оборудование, находящееся на территории распределительных устройств электрических установок. Их устанавливают не только там, но и в конце и начале линий электрической передачи с напряжением в 10 кВ и 6 кВ, если те не оснащены специальным грозозащитным тросом.

Какие есть способы защиты от природного перенапряжения?

Чтобы защитить линии электропередач от вероятных изменений в напряжении внешнего характера на металлические и ЖЗБ конструкции с открытыми распределительными устройствами устанавливаются стержневые отводы для молний.

Для высоковольтных линий с напряжением в 35 кВ применяются грозозащитные тросы – они же тросовые молниеотводы. Их располагают в верхней части опоры линии электропередачи на всем ее протяжении, соединяя их с металлическими элементами на линейных порталах в открытых распределительных устройствах подстанции.

Таким образом, все атмосферные заряды электричества притягиваются непосредственно к молниеотводам и не попадают на токопроводящие части электрических установок и оборудования.

Важный момент в защите оборудования любых электрических установок и станций заключается в своевременном проведении периодических осмотров и ремонтов систем защиты от перенапряжений, прохождении ими соответствующих испытаний и контроля.

Также проверку проходят заземляющие контуры и отвечающие за них устройства, осуществляются периодические регулярные замеры напряжения в электросети и ее элементах.

Как защититься от перенапряжений в низковольтной сети?

Для низковольтных сетей перенапряжение характерно в не меньшей степени, чем для высоковольтных сетей. К низковольтным сетям относятся сети в 220\380В, изменение напряжения в которых может привести к таким последствиям, как выход из строя электроприборов, подключенных к этой сети и ее непосредственного оборудования.

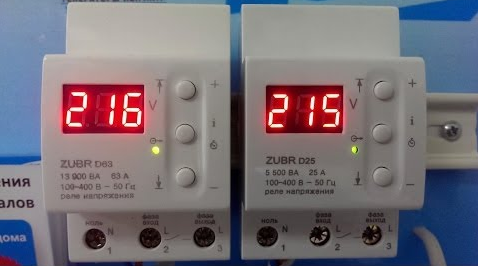

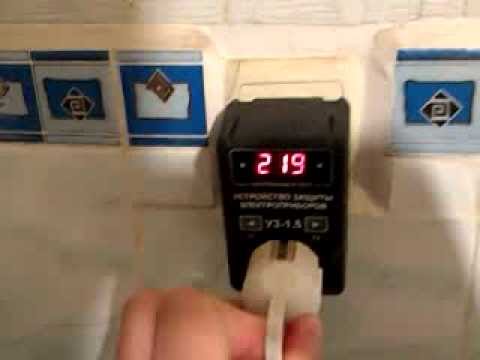

Чтобы защититься от вероятности такого чрезмерного напряжения, для домашней электросети применяются различные стабилизаторы и реле напряжения, всевозможные бесперебойники и прочие устройства.

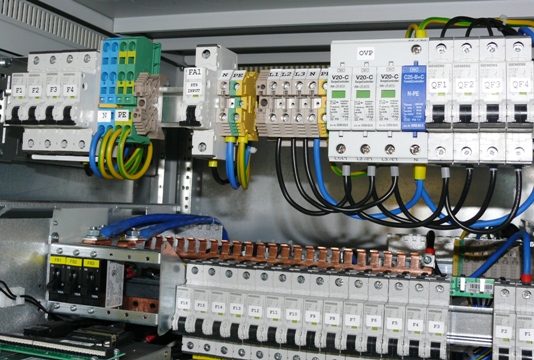

Наиболее популярны и эффективны в качестве способов защиты домашней сети от возможных скачков напряжения защитные устройства по типу источников бесперебойного питания и модульные устройства, предназначенные для защиты от перенапряжений импульсного характера. Последние устанавливаются непосредственно в распределительный щиток домашнего напряжения.

Что касается защиты от перенапряжений на различных предприятиях и в низковольтных распределительных устройствах электрических установок и ЛЭП, то для них предусмотрены ограничители перенапряжения, которые работают по тому же принципу, что и вышеотмеченные высоковольтные ОПН.
