Штробление бетонных стен под проводку: основные моменты

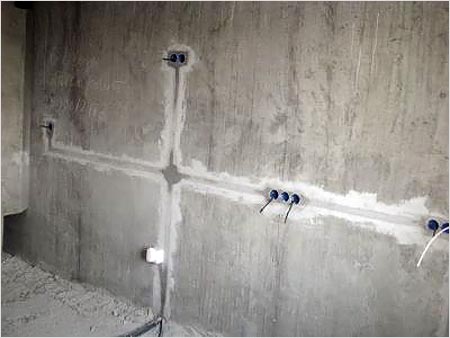

Довольно часто приходится делать прокладку электросетей внутри помещения во время ремонтных работ или реконструкций. Для этого применяют способ открытой прокладки или закрытой. Второй метод более часто применяется. Но для него нужно делать в поверхности штробы – специальные канавки, где будет скрыта электрическая проводка или кабели.

Стадии работ. Начало

В общем, штробление поверхности производится в несколько стадий. Их нужно разобрать в порядке исполнения. Первая стадия полагает в разработке проектов. Пока полная схема проводки электричества не будет готова – работу начинать не стоит. Для документации проекта следует внести план, касающийся разводки электрокабеля, предназначенные для установки каждой розетки и выключателя точки, марку и вид сечения провода.

Вторая стадия включает в себя процесс изучения выдвигаемых государством норм и правил. Если разработкой проекта были заняты специалисты в этой области, тогда данную стадию можно пропустить. Но далеко не все готовы платить дополнительную плату за составление проектов. Поэтому нужно провести ознакомление с правилами по прокладке электрической проводки. Самые важные правила следующие:

• Проводить штробление стены можно только по горизонтали или по вертикали.
• Произвольный угол прокладки – запрещен.
• Наклонные стены – исключение из предыдущего правила.

Нужно иметь в виду следующие расстояния при штробировании:

Расстояние от плиты до перекрытий не должно превышать 150 миллиметров.

• От углов, око и дверных проемов – не меньше чем сто миллиметров.
• От труб, которые вмещают в себя газ – не менее четырехсот миллиметров.

Это только некоторые основные факторы, которые нужно взять во внимание. Но обязательным есть изучение всего списка требований.

Окончание процесса

Третий этап предполагает проверку наличия старой проводки в стенах. Проводить сверление стен, если поблизости расположена скрытая проводка – запрещено уже простой техникой безопасности. Проблему обнаружения старой сети можно решить при помощи детектора. Он обнаружит арматуру, полости, дерево и скрытую проводку.

Цена прибора достаточно высока. Покупка такого аппарата в случае одноразового ремонта не целесообразна. Но он даст возможность определить, на какой глубине заложен электропровод и где, а также узнать, какую силу тока он передает. Также прибор способен обнаружить и скрытую проводку. Но последние данные не всегда будут достоверными.

Стадия четвертая – это нанесение разметки. Здесь существует два способа:

• Магистральная разметка от щита распределения к каждому помещению. А далее – в места, в которых будет установлена электрическая фурнитура.
• Разметка от места установки фурнитуры к общей магистрали и к распределительному щиту.

Какой бы способ не был избран,  сначала нужно определить, в каких местах будут размещены энергопотребители. Если об этом не позаботится, то трудно будет в будущем обойтись без удлинителей и тройников. Порядок произведения разметки следующий:

• Сначала стоит разметить точку, в которой будет располагаться распределительный щит.
• После этого стоит провести разметку мест для установки розетки, выключателя и светильника.

Разметочный шнур поможет произвести качественную разметку прямого участка. Его стоит натянуть меж 2-ух точек. Если оттянуть его на 3-4 сантиметра, а потом отпустить – на стене останется хороший ровный след. Если нужно разметить краткий участок стены, тогда идеально подойдет карандаш.

Какой инструмент нужно иметь

Пятая стадия это собственно штробление. Этот этап полностью зависит от того, какой инструмент вы выбрали. Самые популярные инструменты:

• Штроборез.
• Перфоратор.
• Болгарка.
• Молоток и зубило.

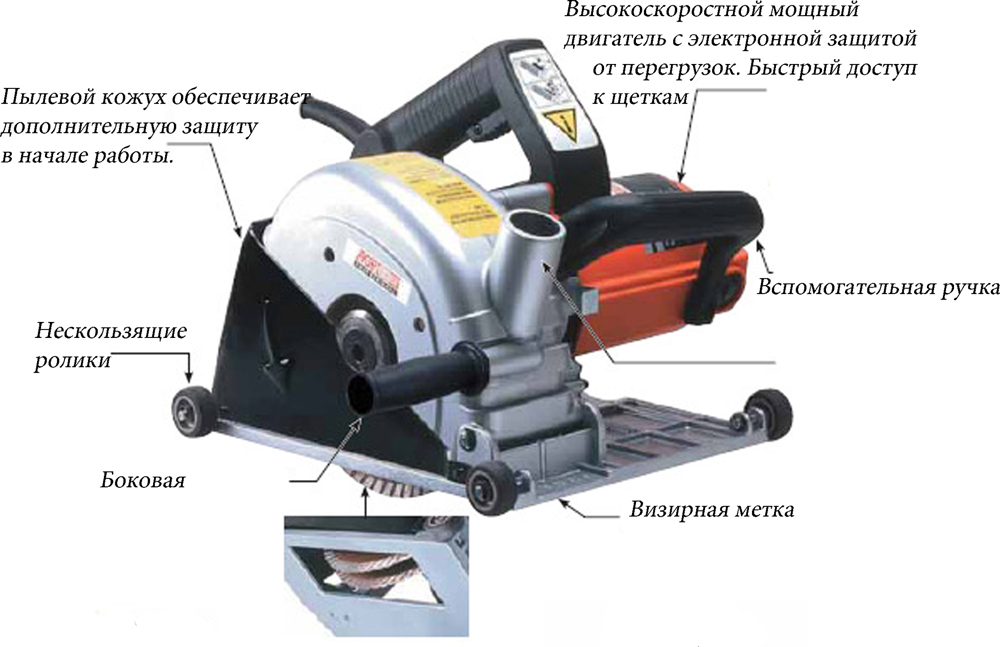

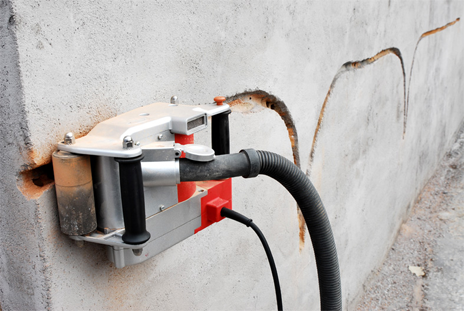

Выполнение процедуры штробления при помощи штробореза

Использование этого инструмента сократит процедуру до нескольких минут. Штроборез – это инструмент, который является самым новым на сегодняшний день. Но его цена не позволяет купить его каждому простому пользователю.

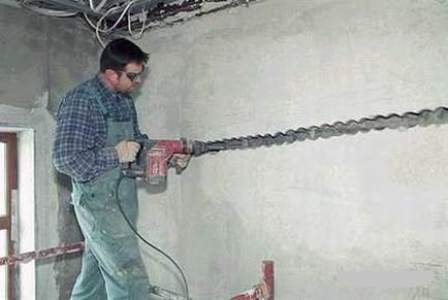

Если вам не по карману предыдущий инструмент, тогда можно использовать простой перфоратор. Примерно в 1-2 сантиметрах от места разметки вдоль нее делаются отверстия. Здесь нужно использовать инструмент в ударном режиме вместе с режимом сверления. Сверло стоит подобрать в соответствии с шириной штроб.

После этого стоит изменить сверло на спецлопатку. Она уберет все перемычки, которые находятся между отверстиями. Но этот метод не может похвастаться своей аккуратностью. Штроба в итоге получится неровной, а по ее краям будут отваливаться целые куски штукатурки. Но это дешевле, чем использовать штроборез.

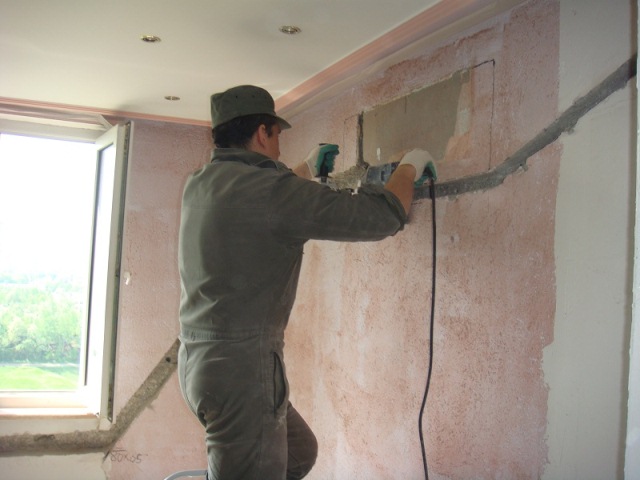

Можно проводить такую процедуру и при помощи простой болгарки. Но в таком случае нужен будет специальный диск с алмазным покрытием, предназначенный для работ по бетону. В первую очередь, прорезаются две линии, которые обозначают границы последующей линии штробления.

После этого, при помощи перфоратора производится выбивание материала, находящегося между двумя прорезями. Так штроб получается намного аккуратнее. Но болгарка поднимает пыль. Поэтому при таком методе рекомендуется использовать в баре с болгаркой и пылесос для строительных работ.

Дешево и сердито

Но если нет ни одно из этих инструментов, тогда помогут стандартный молоток и зубило. На границах штробы выбиваются углубления. После этого происходит выбивание соответственной канавки. Метод трудоемкий, займет много времени и сил. Но зато дешево.
