Сечение провода по току: как подобрать

05.06.2013

Площадь поперечного сечения проводника рассчитывается разными способами. Применяются формулы и таблицы, а также «на глазок» по опыту. Как же найти простейший и эффективный способ расчёта моделируемой ситуации? К вашему вниманию самый оптимальный способ подсчёта на наш взгляд, он является научным – расчёт через плоскость тока.

Ведётся подсчёт площади окружность сечения провода так, чтобы всем электронам хватало места, и ни создавались пробки и толкучки, которые заставляют электроны тереться и соударяться между собой, повышая при этом сопротивление и температуру, которая способна повредить проводник.

Поэтому по-научному при проектировании учитывается плотность тока. Иногда таблица сечения проводов и нагрузки, которые нам предлагают разные издания, не всегда правдивы и верны. Но почему? Кроме того, величины в таблицах должны быть откорректированы следующими понижающими поправочными коэффициентами:

— поправочный коэффициент на сечение кабеля и его расположение в блоке;

— поправочный коэффициент на температуру среды, в которой находится проводник;

— поправочный коэффициент для кабелей, проложенных в грунте;

— поправочный коэффициент на проложенные рядом провода \кабели.

Можно пользоваться справочниками, например, под ред. Белоруссова на стр. 503.

Обычно таблицы предусматривают различные условия эксплуатации. Их качается и способ прокладки провода, разные токи, которые у производителя приняты в норму. Один производитель укажет максимально допустимые перегрузки в 100% , а другой в 200-300%. Но точного значения, которое подразумевал производитель так и не узнаем.

Для нашего метода нужно знать плотность тока в проводнике. Для начала необходимо запомнить одно – плотность тока в медном проводнике 6-10 А /мм2 (ампер на миллиметр квадратный).

Сейчас уже проходит эра медных проводов, и поэтому нужно только запомнить вышесказанное. Можно добавить и про алюминий – 4-6 А/мм2.

Откуда взялись такие цифры, не с неба, конечно же? Всё это позаимствовано из практики. Также зная из школьного курса про то, что каждый проводник имеет собственные физические свойства, а по теме – удельное сопротивление электрическому току.

Кроме этого существует множество правил устройства электроустановок – ПУЭ. Там также используется методика расчёта, исходя из плотности ток, времени и температуры эксплуатации. Которые колеблются в рамках 40%. Если в характеристике написано «5-8 А», то говорится от том, что прибор может нормально работать длительное время при 5 амперах, а при 8 он перегружен и не должен использоваться долговременно или должен работать короткий период времени.

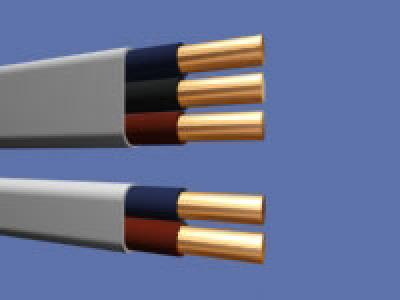

Всему виной чаще сечение провода и нагрузки непосильные для него. Если в срезе кабеля имеется несколько жил, как правило, они круглого сечения, и если они одинаковы, достаточно посчитать площадь одного и помножить на их количество. Величины поперечного сечения всегда стандартизированы и даже стандарты бывшего СНД совпадают с Европейскими.

Стабилизаторы напряжения Энергия Voltron купить недорого вы всегда сможете в компании voltron.msk.ru. Рекомендуем вам к сотрудничеству эту компанию!

Вот расчёт на конкретном примере

Зная плотность тока, сечение провода и мощность, мы можем легко вычислить, выдержит ли нагрузку прибор или нет? Если проводник с площадью поперечного сечения 1 мм2 выдержит 10А, а значит, провод площадью уже в 2 мм2 – 20А. Можно воспользоваться законом Ома для участка электрической цепи – мощность равно произведению тока и напряжения.

Например, сеть работает под напряжением 220 В , а ток равен 20А, то по таким характеристикам мы обеспечим потребителя в 4,5 кВт. При этой нагрузке проводник не должен нагреваться, тогда ему остаётся запас для перегрузки.

Если вести расчёт от нагрузки, например: компьютер потребляет 600 Вт. И всё ведётся к тому, чтобы уменьшить энергопотребление.

Рассмотрим задачу с запасом. Ток будет 600Вт/220В = 2,7А. По такому результату видно, что компьютер может работать даже от китайского провода в четверть квадратного миллиметра.

Вот еще один подход – сечение провода под определенную розетку. Если на розетке написано -6А, то согласно расчёту для неё провод сечением 1 мм2 уже в самый раз.

А если написано 16 А, то нужно подобрать уже медный кабель минимум сечением в 1,5 мм2. Но нежно и не забывать какие вилки мы суём, и с какими они нагрузками.

Иногда можно рассчитывать и не учитывать индуктивность сопротивления кабеля на потерю напряжения (ГОСТ 13109-97), если выполняются условия описанные ниже:

коэффициент мощности косинус фи равен единице (cos ?) = 1, для переменного тока.
линии сети постоянного тока.
сети переменного тока 50Гц, если их сечения не больше указанных в табличных данных

Практически каждый уважающий себя электрик должен знать, как произвести расчёт поперечного сечения проводника. Без верно рассчитанного проводника не стоит ожидать безопасности от эксплуатации. Главное безопасность от пожаров в помещении.

Учёные еще не придумали, как передавать энергию по воздуху, поэтому жизнь не как не обходится без проводов и медных кабелей, без которых электричества просто не существует.

Каждый из нас практически сталкивался с этим в жизни, кода необходимо запитать пристройку, подключить на кухне электро-духовку или же при прокладке кабеля при строительстве нового дома, при монтаже оборудования на производстве. Без электричества нет света и тепла, мы почти полностью внедрили его в каждую сферу жизни.

Использование расчётов будет не всегда верным, поскольку иногда покупаемый нами провод изготовлен не из одного материала, старайтесь приобретать проводку в проверенных магазинах. Хоть и в нашей стране и не было инцидентов по этому поводу, большинство практикующих электриков не советуют закупать импортную китайскую продукцию.

Она, как правило, ориентирована на европейский рынок, который имеет свои другие стандарты, но многие из них одинаковы.
