Провода самонесущие изолированные

Марки СИП-1, СИП-1А, СИП-2, СИП-2А
ТУ 16.К71-268-98

Марки СИП-2F, СИП-2AF
ТУ 16. К22-019-2002

СИП-1, СИП-1А, СИП-2, СИП-2А, СИП-2F, СИП-2AF

1. Преимущественная область применения

Провода самонесущие изолированные предназначены для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях на переменное напряжение до 0,6/1 кВ номинальной частотой 50 Гц в районах с умеренным и холодным климатом в атмосфере воздуха типов II и III по ГОСТ 15150. Вид климатического исполнения УХЛ, категории размещения 1,2, 3 по ГОСТ 15150.

2. Конструкция

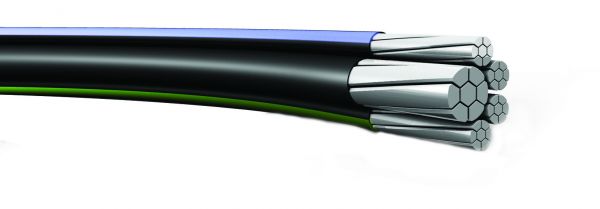

Провода изготовляются 3-х, 4-х жильными с дополнительной несущей жилой (выполняющей роль нулевой). Несущая жила выполняется из алюминиевого сплава типа АВЕ, аналогичного по своему химическому составу сплаву типа “Аldrey”. По требованию заказчика провода всех сечений могут изготовляться с дополнительными изолированными жилами сечением 16мм2 или 25мм2 для подключения сетей освещения, а также провода с сечением фазных жил 16 мм2 и 25 мм2 — без нулевой несущей жилы.

З.Марки проводов

СИП-1 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава.
СИП-1 А—провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного термопластичного полиэтилена, с нулевой несущей жилой, изолированной светостабилизированным термопластичным полиэтиленом.
СИП-2 — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей неизолированной жилой из алюминиевого сплава.
СИП-2А — провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым полиэтиленом.
СИП-2F — провод самонесущий с алюминиевыми фазными токопроводящими жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом (ПЭ), с несущей нулевой неизолированной жилой из алюминиевого сплава.
На заметку: Купить недорого Траверсы ТМ вы всегда сможете в компании www.metallenergonw.ru. Рекомендуем вам к сотрудничеству данную компанию!
СИП-2АF — то же, но с несущей нулевой жилой, изолированной светостабилизированным силанольносшиваемым полиэтиленом (ПЭ), с сепаратором или без него, или без несущей жилы.
В качестве несущей жилы может использоваться упрочненная стальной проволокой алюминиевая уплотненная жила.
Продукция сертифицирована Органом по сертификации продукции “Кабельсерт” (г. Москва) и в системе добровольной сертификации «СовАсК».

4. Характеристики проводов

Число и сечение
фазных и нулевой
несущей жил,
шт. х мм2

Расчетная масса
1 км провода, кг

Эл. сопротив-
ление
1 км жилы
постоянному току, Ом

Прочность
при растяжении
несущей
жилы, кН

СИП-1
СИП-1А

СИП-2
СИП-2А

фазной

несущей

1х16+1х25

140

135

1,91

1,38

7,4

3х16+1х25

280

270

1,91

1,38

7,4

3х25+1х35

400

390

1,20

0,986

10,3

3х35+1х50

555

530

0,868

0,720

14,2

3х50+1х50

695

685

0,641

0,720

14,2

3х50+1х70

750

740

0,641

0,493

20,6

3х70+1х70

965

930

0,443

0,493

20,6

3х70+1х95

1030

990

0,443

0,363

27,9

3×95+1×70

1235

1190

0,320

0,493

20,6

3×95+1×95

1300

1255

0,320

0,363

27,9

3х120+1х95

1530

1480

0,253

0,363

27,9

4х16+1х25

350

340

1,91

1,38

7,4

4х25+1х35

500

490

1,20

0,986

10,3

3х25+1х54,6

500*

1,20

0,630

16,6

3х35+1х54,6

600*

0,868

0,630

16,6

3х50+1х54,6

760*

0,641

0,630

16,6

3х70+1х54,6

945*

0,443

0,630

16,6

* Для провода марки СИП-2А.



Марка провода

Число и номинальное сечение фазных и нулевой жил,
шт. х мм2

Эл. сопротивление жил постоянному
току
на 1 км длины
при 20° С, Ом,
не более

Диаметр провода, мм

Масса провода*, кг/мм

СИП-2АF — провод самонесущий с алюминиевыми фазными и нулевой токопроводящей жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом

2х16

2х25

2х35

2х50

2х70

2х95

4х16

4х25

4х35

4х50

4х70

4х95

1,91

1,20

0,868

0,641

0,443

0,320

1,91

1,20

0,868

0,641

0,443

0,320

14,8

17,4

20,2

22,7

26,6

30

17,8

21

24,3

27,4

32,1

36,2

141,75

207,91

282,56

379,55

517,34

670,1

283,49

415,82

565,13

759,09

1034,7

1339,9



Марка провода

Число и номинальное сечение фазных, нулевой и осветительных жил, шт. х мм2

Эл. сопротив-
ление жил
постоянному току
на 1 км длины
при 20° С, Ом,
не более

Диаметр провода, мм

Масса провода, кг/мм

Фазной
(нулевой)

освети-тельной

СИП-2АF — провод самонесущий с алюминиевыми фазными, нулевой и осветительными токопроводящими жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом

4х70+1 х35
4 х 70+2 х 35

0,443
0,443

0,868
0,868

34,7
36

1186,6
1327,6

По требованию заказчика провод без несущей нулевой жилы может быть скручен с двумя медными контрольными жилами сечением 1,5мм2, предварительно скрученными в пару.

Марка провода

Число и номиналь-ное сечение фазных и несущей нулевой жил, шт. х мм2

Эл. сопротивление жил постоянному
току на 1 км длины при 20° С, Ом, не более

Разрыв-ное усилие несущей нулевой жилы, кН, не менее

Диаметр провода, мм

Масса
провода,
кг/мм

фазной

несу-щей

СИП-2F

СИП-2АF

СИП-2АF — провод самонесущий с алюминиевыми фазными токопроводящими жилами, изолированными светостабилизированным силанольносшиваемым полиэтиленом с несущей нулевой жилой неизолированной или изолированной светостабилизированным силанольносшиваемым полиэтиленом

3х25+1 х50

1,20

0,720

15,5

24,8

449,62

497,49

3х50+1 х50

0,641

0,720

15,5

28,1

707,08

754,95

3х25+1 х54,6

1,20

0,630

17,0

26,6

461,88

520,4

3х35+1 х54,6

0,868

0,630

17,0

28,4

573,87

632,38

3х50+1 х54,6

0,443

0,630

17,0

32,8

934,04

992,58

3х95+1 х54,6

0,320

0,630

17,0

36,2

1154,7

1213,2

3х70+1 х70

0,443

0,493

21,0(22,5)

32,8

974,54

1031,9

3х95+1 х70

0,320

0,493

21,0(22,5)

36,2

1194,3

1250,2

3х120+1 х70

0,253

0,493

21,0(22,5)

39,8

1462,2

1518,1

3х150+1 х70

0,206

0,493

21,0(22,5)

43,6

1790,1

1845,9

Зх 120+1 х95

0,253

0,363

30,4

39,8

1830,6

1909,2

3х150+1 х95

0,206

0,363

30,4

43,6

1859,3

1937,9

Допускается по требованию заказчика изготовление всех марок проводов с несущей нулевой жилой с дополнительными изолированными жилами сечением 16 мм2 или 25 мм2 для подключения цепей освещения.
Число жил для подключения цепей освещения (К) может равняться нулю или быть равным 1, 2, 3.
Строительная длина проводов согласовывается при заказе.

5. Конструктивные параметры несущих нулевых жил марок СИП-2, СИП-2А, СИП-2F, СИП-2AF

Номинальное сечение несущей нулевой жилы, мм2

Число проволок в жиле, мм

Диаметр неизолированной
жилы, мм2

Номинальная толщина изоляции, мм

Эл. сопро-тивление
1 км провода, Ом, не более

минимальный

максимальный

25

7

5,70

6,10

1,3

1,38

35

7

6,70

7,10

1,3

0,986

50

7

7,85

8,35

1,5

0,720

54,6

7

9,20

9,60

1,6

0,630

70

7

9,45

9,95

1,5

0,493

70

12

9,85

10,2

1,7

0,493

95

7

11,10

11,70

1,7

0,363

95

19

12,2

12,9

1,7

0,363

6. Конструктивные параметры токопроводящих жил

Номи-
нальное
сечение
токопроводящей жилы, мм2

Число проволок в жиле, шт.

Наружный диаметр токопроводящей жилы, мм

Номинальная толщина изоляции, мм, для проводов марок СИП-2, СИП-2А

Электри-ческое сопроти-вление
1 км провода, Ом, не более

фазной

контрольной

минималь-ный

максималь-ный

16

1

4,35

4,45

1,3

1,91

16

7

4,60

5,10

1,3

1,91

25

7

5,70

6,10

1,3

1,20

35

7

6,70

7,10

1,3

0,868

50

7

7,85

8,35

1,5

0,641

70

7

9,45

9,95

1,5

0,443

70

12

9,70

10,20

1,7

0,443

95

7

11,1

11,7

1,7

0,320

95

19

11,0

12,0

1,7

0,320

120

19

12,50

13,10

1,7

0,253

150

19

13,90

15,0

1,8

0,206

1,5

1

1,5

1,2

12,1

7. Допустимые токовые нагрузки проводов марок СИП-2, СИП-2А

Число и номинальное сечение фазных и нулевой несущей жил, шт. х мм2

Допустимый ток нагрузки на воздухе при температуре 25° С, А

Ток короткого замыкания, при длительности к. з. 1 с, А

1х16+1х25

105

1,5

3х16+1х25

100

1,5

3х25+1хЗ5

130

2,3

3х25+1х54,6

130

2,3

3х35+1х50

160

3,2

3×35+1×54,6

160

3,2

3х50+1х50

195

4,6

Зх50+1х54,6

195

4,6

3×50+1×70

195

4,6

Зх70+1х54,6

240

6,5

3х70+1х70

240

6,5

Зх70+1х95

240

6,5

Зх95+1х70

300

8,8

3×95+1×95

300

8,8

3×120+1×95

340

7,2

4×16+1×25

100

1,5

4х25+1х35

130

2,3

Допустимые токовые нагрузки проводов рассчитаны при температуре окружающей среды 25° С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2.
При расчетных температурах окружающей среды, отличающихся от 25° С, необходимо применять поправочные коэффициенты.

Поправочные коэффициенты



Температура токопроводящей жилы, ° С

Поправочные коэффициенты при температуре
окружающей среды, ° С

-5 и ниже

0

5

10

15

20

25

30

35

40

45

50

70
80
90
130

1,29 1,24 1,21 1,13

1,24 1,21 1,18 1,11

1,20 1,17 1,14 1,09

1,15 1,13 1,11 1,07

1,11 1,09 1,07 1,05

1,05 1,04 1,04 1,02

1,00 1,00 1,00 1,00

0,94 0,95 0,96 0,98

0,88 0,90 0,92 0,95

0,81 0,85 0,88 0,93

0,74 0,80 0,83 0,90

0,67 0,74 0,78 0,87

8. Допустимые токовые нагрузки проводов марок СИП-2F, СИП-2АF

Число и номинальное сечение фазных и контрольных
жил, шт. х мм2

Допустимый ток нагрузки
фазной жилы на воздухе
при температуре 30° С, А

Ток короткого замыкания,
при длительности к. з. 1 с, А

2х16

93

1,5

4х 16

83

1,5

2х25

122

2,3

4х25

111

2,3

2х16+1х1,5

93

1,5

4х16+2х1,5

83

1,5

2х25+2х1,5

122

2,3

4х25+2х1,5

111

2,3

2х35

149

3,2

4х35

136

3,2

2х50

180

4,6

4х50

166

4,6

2х70

230

6,5

4х70

210

6,5

2х95

280

8,8

4х95

255

8,8

2х35+2х1,5

149

3,2

4х35+2х1,5

136

3,2

2х50+2х1,5

180

4,6

4х50+2х1,5

166

4,6

2х70+2х1,5

230

6,5

4х70+2х1,5

210

6,5

2х95+2х1,5

280

8,8

4х95+2х1,5

255

8,8

Допустимые токовые нагрузки проводов рассчитаны при температуре окружающей среды 30° С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2.

Число и номинальное сечение фазных, нулевой несущей и жил освещения, шт. х мм2

Допустимый ток нагрузки на воздухе при температуре 30° С, А

Ток короткого замыкания, при длительности к. з. 1 с, А

фазная жила

жила освещения

3х25+1 х54,6+Кх16

112

83

2,3

3х35+1 х54,6+Кх16

138

83

3,2

3х50+1 х54,6+Кх16

168

83

4,6

3х50+1 х54,6+Кх25

168

111

4,6

3х70+1 х54,6+Кх16

213

83

6,5

3х70+1 х54,6+Кх25

213

111

6,5

3х70+1 х70+Кх16

213

83

6,5

3х95+1 х54,6+Кх16

258

83

8,8

3х95+1 х54,6+Кх25

258

111

8,8

3х95+1 х70+Кх16

258

83

8,8

Зх 120+1 х70+Кх16

300

83

11,1

Зх 120+1 х95+Кх16

300

83

11,1

Зх 150+1 х70+Кх16

344

83

13,9

Зх 150+1 х95+Кх16

344

83

13,9

Где К — число жил для подключения цепей освещения. Допустимые токовые нагрузки проводов рассчитаны при температуре окружающей среды 30° С, скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2.
При расчетных температурах окружающей среды, отличающихся от 30° С, для определения тока нагрузки необходимо применять поправочные коэффициенты.

Поправочные коэффициенты

Температура токопроводящей жилы, ° С

Поправочные коэффициенты при температуре окружающей среды,
° С

10

15

20

25

30

35

40

45

50

60

75

90

1,17

1,13

1,09

1,04

1,00

0,95

0,91

0,85

0,80

0,67

0,52

9. Материалы:

— проволока алюминиевая — ;марка АВЛ по ТУ 16-705.472 или марка АТ по ТУ 16.К71-0888;
— проволока из катанки алюминиевого сплава (AlMgSi) марки КАС-2 по ГОСТ 20967 — приложение Г ТУ 16.К22-019-2002;
— полиэтилен силанольносшиваемый — композиция Sioplas-type compound 523/493 ф. Ael Compounds (Англия) или VISICOТМ LE4421/LE4472 Ф. BOREALIS. Допускается применение других равноценных материалов.

10. Основные требования при эксплуатации

Прокладка и монтаж провода должны производиться при температуре окружающей среды не ниже минус 200 С.
Допустимые усилия в нулевой несущей жиле при натяжении и в эксплуатации не должны превышать 45 Н/мм2.
При прокладке проводов в пожароопасных зонах необходимо применение дополнительных мер противопожарной защиты, например, нанесение огнезащитных покрытий.

Допустимый нагрев жил при эксплуатации

Режим эксплуатации

Допустимая температура нагрева токопроводящих жил, 0С

СИП-1, СИП-1А

СИП-2, СИП-2А, СИП-2F, СИП-2AF

  • Нормальный режим
  • Режим перегрузки продолжительностью до 8 ч в сутки
  • Короткое замыкание с протеканием тока К.З. в течение до 5 с

70

80

135

90

130

250
