Провода и кабели: разновидности, особенности

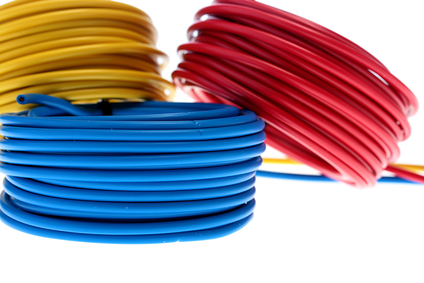

Важной частью любых электрических установок является ЭП (электрическая проводка), основными элементами которой являются провода и кабели. Провод включает в себя одну неизолированную или ряд изолированных жил, облаткой которых, в зависимости от некоторых условий, может служить защитная оболочка.

Неизолированные (голые провода) не содержат изоляции и предназначены для проведения линий электропередачи по воздуху, или в транспорте, для управления которым используется электричество. Такие провода подвергаются большой нагрузке со стороны сильного ветра, морозного обледенения, шумной вибрации и так далее. Также неизолированные провода получают значительные механические нагрузки.

Вследствие этого голые провода изготовляют из материала, который обладает высочайшей прочностью и антикоррозионными свойствами. Таким материалом может служить металл в виде стали и алюминия, а иногда меди и металлических сплавов из бронзы, алдрея и др.

Голые провода бывают следующих видов:

• для ВЭЛ (сталь, алюминий, сталеалюминий);
• контактные (медь и бронза);
• гибкие автотракторные (медь);
• антенные (медь);
• для щеток электрических машин (медь);
• выводные силовых полупроводниковых приборов (медь).

Использование проводов с изоляцией находят свое место при прокладке воздушных изолированных линий (ВЛИ) и воздушных линий передачи с защитой (ВЗ). Результатом становится — повышенная надежность, а также значительная экономия при потреблении электрической энергии. Жилы с применением изоляции подразделяются на защищенные или незащищенные провода.

Первые, помимо электрической «блокады», имеют еще и облатку, которая предназначена для защиты от любых внешних воздействий, и может служить для прокладки ВЛЭ при показателях напряжения до 20 КВ.

Провода незащищенные не имеют изоляции в виде какой-либо оболочки. Условия их применения распространяются для ВЛЭ с напряжением до 0,6/1 КВ.

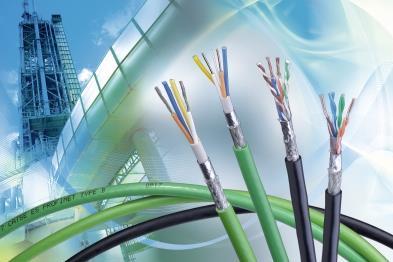

Кабельные изделия бывают силовые, контрольные и монтажные, а также служат для применения в управления и связи. Основным технологическим отличием кабелей от проводов служит то, что жилы, присутствующие в кабелях, имеют оболочку со свойствами герметизации с применением материала с содержанием элементов металла, такими, как свинец, алюминий. Оболочка также может быть выполнена из пластмассы.

Кабели с герметичным защитным покрытием называются бронированными. Такая «броня» производится из стальных полос, а также их оцинкованной круглой или плоской проволоки из того же металла. Кабели без «брони» называются «голыми». Защитная изоляция таких кабелей изготавливается из бумажных полос, пропитанных составом из масла и канифоли, также она может быть выполнена из резины или же пластика.

• 1. Силовые кабели. Силовые кабели протягивают прямо в земле, а также в таких сооружениях как каналы и туннели, или же в помещениях зданий.
• 2. Кабели контрольные. Контрольные кабели применяют для помещений, в сооружениях, предназначенных для управления гидравлическими конструкциями дистанционно и так далее. Функция такого кабеля — передача сигналов с низкими показателями.
• 3. Кабели управления. К кабелям управления помимо конструктивных требований, присущих контрольным кабелям, предъявляются также жесткие запросы по стойкости к различным воздействиям при их эксплуатации. Они широко применяются на объектах, связанных с автоматикой и содержат медные жилы, а также облатку из пластмассы.
• 4. Телефонный кабель. Кабель связи определен для перенесения информации токами как высоких, так и низких частот. По такому кабелю пересылаются телеграммы и изображения, разговоры по телефону и программы телевизионного вещания или же данные статистики, приходящие на ВЦ и так далее.
• 5. Радиочастотный кабель. Предназначение кабеля – передача радиосообщений и видеосигналов. Кабель используют в качестве передатчика питательной энергии в антенных устройствах радиоаппаратуры, в теле- и радиоприемниках, для блочных совмещений в электронной аппаратуре, ЭВМ и так далее.
• 6. Электрошнуры. Шнур — гибкий провод с применением изоляции, который используется, например, для присоединения к электросети, с напряжением до 220 Вольт, любых электрических приборов и радиоаппаратуры. Шнур содержит две или ряд изолированных жил с площадью сечения до 1,5 кв. мм, которые скручены из великого числа тончайших медных проволочек, с облаткой, выполненной из пластика или резины.

Токовые нагрузки на провода и кабели

От выбора площади сечения кабелей и проводов зависит не только процесс монтажа, но и сам проект схемы электроустановки. Для верного выбора площади сечения силового провода следует брать во внимание наибольшую величину потребляемого тока.

Величину токов определяют по формуле:

I = Р/220,

где I – суммарный ток, Р – мощность потребляемого тока. Найдя итоговый ток всех потребителей, с учетом зависимости допустимой для провода нагрузки тока в открытой проводке на площадь сечение провода, можно определить, насколько подходит ваш провод. При прокладке скрытой силовой проводки к приведенным значениям применяют уменьшающий коэффициент равный 0,8. Надо заметить, что открытая проводка, как правило, производится при помощи провода с сечением не меньше 4 кв. мм.
