Провод ВВГ: конструкция, основные характеристики и применение

Провод ВВГ — провод силового типа, многожильной структуры, с алюминиевыми и медными составляющими.

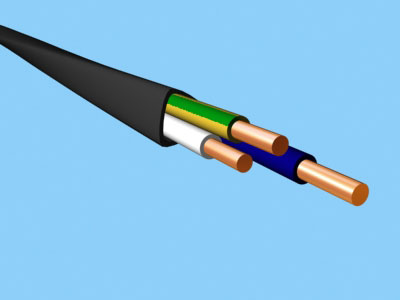

Провод ВВГ: конструкция

* Жила — круглая проволока из меди мягкой структуры, многопроволочного типа — площадь сечения больше 16 кв. мм.

* Изоляционный слой — поливинилхлорид.

* Слой оболочки — поливинилхлорид, обладающий светотермостойкими свойствами.

* Сердцевина — из одной изолированной жилы или многожильного кабеля с 2/3/4/5 жилами. Применяется в 3/4/5 — жильных кабелях, которые имеют одинаковые жилы, или при нулевой жиле с меньшим сечением. Если сечение в ведущих жилах меньше 16 кв. мм, в сердечнике присутствует заземляющая или нулевая жила.

Где и при каких условиях применяется кабель ВВГ 3х2,5

Провод ВВГ используют, чтобы передавать и перераспределять электроэнергию для стационарных устройств, имеющих обозначенное переменное напряжение 0,66 либо 1,0 кВ и частоту 50 Гц. Эксплуатируя и монтируя провод ВВГ, нужно соблюдать следующие условия:

• * Рабочая среда должна иметь температуру от -50 °С до +50 °С.
• * Максимально допустимый нагрев жил во время эксплуатации равен 70 °С.
• * Во время аварийного режима нагрев может составлять 80 °С, если учитывать беспрерывную работу 8 ч. в сутки (это примерно 1000 ч. в течение всего периода эксплуатирования).
• * Кабель обладает 30-тилетним средним сроком эксплуатации при нормальных условиях.
• * Провод обладает монтажным радиусом изгиба, во время прокладывания, не менее 7,5 и 10 наружных диаметров (многожильные и одножильные кабеля).
• * Провод можно использовать в таких местах как тоннели, закрытые и открытые помещения (с температурой окружающей среды не менее -15 °С), кабельная канализация. Не рекомендуется прокладка кабеля ВВГ в грунте всевозможных видов.

Цена провода ВВГ зависит от его электрических характеристик:

• 1. Изоляционное сопротивление не менее 0,005 МОм/км для возможной длительной температуры нагревания жил.
• 2. Изоляционное сопротивление жил при учете 20-ти градусной температуры:

* В сечении 10 — 240 кв. мм — 7 МОм/км;

* В сечении 6,0 кв. мм — 9 МОм/км;

* В сечении 2,5 — 4,0 кв. мм — 10 МОм/км;

* В сечении меньше 1,5 кв. мм — 12 МОм/км.

• 3. Максимальное напряжение электрической сети при эксплуатации:

* Кабель 1 кВ — 1,2;

* Кабель 0,66 кВ — 0,72.

Где используются кабели ВВГ

Провод ВВГ — это популярное решение, если нужно осуществить передачу и распределить электроэнергию в стационарные установки с напряжением, равным 0,66 кВ либо 1 кВ и частотой 50 Гц. Техническими характеристиками кабеля ВВГ предполагается его прокладка в сухих и влажных (до 98% влажности) помещениях, и на улице.

К примеру, кабель может прокладываться в таких местах как специализированные кабельные эстакады, промышленные помещения, электростанции, распределительные и осветительные устройства, обычные жилые помещения, туннели, вахты, коллекторы, каналы и аналогичные места.

Возможно применение провода ВВГ в постройках с повышенной взрыво- и пожароопасностью. Если провода уложены поодиночке, они не способствуют распространению горения — это обеспечивает плотная оболочка из поливинилхлорида.

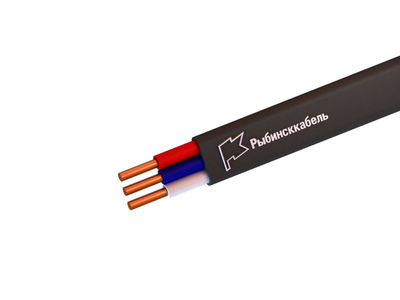

Однако, в условиях большой взрывоопасности, лучше пользоваться бронированным кабелем, чтобы обеспечить большую безопасность. Взрывоопасные зоны под эти кабеля — это B-I и B-Ia. Важным моментом является то, что кабель не должен быть поврежден механически. Провод не рекомендуется укладывать под штукатурку в его стандартном виде, необходимо продумать дополнительную защиту, и учитывать газо- и дымовыделение. То есть, целесообразнее использовать подтипы ВВГнг либо ВВГ нг ls. Относительно фактора формы,- если прокладывать провод под штукатуркой, лучше пользоваться плоским кабелем ВВГ п.
