Провод МГ, МГТФ, МГШВ: конструкция, технические характеристики, применение

Провод МГ

Особенности конструкции:

Чтобы изготовить провод МГ марки, используется медная проволока ММ марки (мягкая). Провод скручен правильной скруткой. Скрученность соседних повивов осуществлен в диаметрально противоположные стороны. Скрутки верхних повивов направлены влево.

Если говорить о проводах, у которых сечение 1.5-16 мм кв, которые используются для антенн, то их изготавливают на основе проволоки из меди МТ марки (твердая). Условия применения Медный неизолированный гибкий провод МГ марки находит свое применение в различных установках и устройствах электротехники и в качестве антенн.

Провод МГ: параметры

•  Диапазон рабочих температур от -60 до +55°С
•  Диапазон атмосферного давления, при котором возможна эксплуатация, от 0,0133 кПа до 294 кПа
•  Климатическое исполнение провода — В, категория размещения 2, ГОСТ 15150-69
•  Провод выдерживает воздействия таких природных явлений, как роса, иней, дождь, морской туман, солнечное излучение, песок, плесневые грибы
•  Строительная длина проводов сечением, не менее

от 1.5 до 6.0 мм кв — 50м; от 10.0 до 25.0 мм кв — 2000м; от 35.0 до 70.0 мм кв — 1000м; 95 мм кв — 500м

• Строительной длиной проводов сечением 10 и 16 мм кв, которые изготовлены из твердой проволоки, считается длина не меньше чем 50 метров
• Провода могут прослужить не меньше чем 10 лет

Провод МГТФ

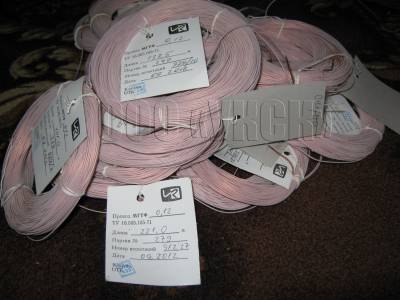

Материал и конструкция Провод МГТФ является гибким монтажным термостойким проводом с изоляцией из фторопласта и, соответственно, состоит из:

• — гибкой токопроводящей жилы, которая скручена из медных проволок;
• — изоляции (плотная обмотка пленкой из фторопласта-4).

В какой области применяется

Основное предназначение провода МГТФ — внутрикорпусный и внутриприборный монтаж, в особенности в тех случаях, когда известно о воздействии высоких температур и о высоком напряжении в импульсных сетях. При переменном токе пороговая частота эксплуатации — 5 КГц, максимальное напряжение — 250 В.

Эксплуатируя провод МГТФ и работая с ним, необходимо помнить, что если температура поднимется выше 250 °С, то начнет разлагаться фторопласт-4, выделяя крайне токсичные соединения фтора.

Провод МГТФ: параметры

• 1. Климатические условия эксплуатации УХЛ, диапазон температур от -60 до +220 °С.
• 2. Минимальным электрическим сопротивлением 1 км изоляции для МГТФ проводов считается 10,5 1010 Ом (если условия нормальные) и 10,5 109 Ом (если температура 220 °С).
• 3. Диапазон атмосферного давления, при котором возможна эксплуатация, 0,67 — 295 кПА.
• 4. Устойчив к воздействию относительной влажности воздуха до 98% при температуре до 25 °С.
• 5. Провод может прослужить не меньше чем 25 лет.

Провод МГШВ

Материал и конструкция

Провод МГШВ является гибким и состоит из:

• токопроводящей жилы, скрученной из медных луженых проволок;
• волокнистой изоляции — в ее составе электроизоляционный шелк;
• поливинилхлоридной изоляции.

В какой области применяется

Основное предназначение провода МГТФ — внутрикорпусный и внутриприборный монтаж, в особенности в тех случаях, когда

акцент делается на том, что конструкция должна быть существенно надежнее и долговечнее, а так же в тех случаях, когда планируемая к эксплуатации частота тока до 10 КГц.

В том случае, когда провод МГШВ имеет сечение 0,08-0,14 мм2 , то его применяют при переменном токе, напряжение которого максимум 380 В, частота максимум 10 КГц и постоянный ток напряжением максимум 500 В.

Если же провод МГШВ имеет сечение от 0,2 до 1,5 мм2 , то его применяют при переменном токе, напряжение которого максимум 1000 В, частота максимум 10 КГц и постоянный ток напряжением максимум 1500 В.

Провод МГШВ: параметры

• 1. Диапазон температур при эксплуатации провода МГШВ от -50 до +70 °С.
• 2. Климатическое исполнение проводов — категория размещения В, ГОСТ 15150.
• 3. Является стойким к воздействиям таких материалов, как горючесмазочные, морская вода, плесневые грибы, соляной туман.
• 4. Минимальным электрическим сопротивлением 1 км изоляции для МГШВ проводов считается не меньше чем 20 106 Ом (если условия нормальные) и не меньше чем 1 106 Ом (если температура 70 °С).
• 5. Провод может прослужить не меньше чем 15 лет.

Видео: Лужение проводов МГ
