Провод для прогрева бетона марки ПНСВ

Для заблаговременной сдачи в эксплуатацию объекта, все строительные работы, которые связанны с заливкой бетона, должны осуществляться круглый год. В виду этого, на строительных объектах всё чаще применяются провода для прогрева бетона, а в частности, провода ПНСВ, разработанные для подогрева при фиксированном монтаже объектов нефтяной и газовой индустрии, цельного бетона и железобетона, напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц либо до 1000 В постоянного тока. Провод ПНСВ используется для ускорения прогрева бетона цельных конструкций и железобетона и для напольных нагревателей в зимнее время года.

Провод для прогрева бетона: основные характеристики и применение

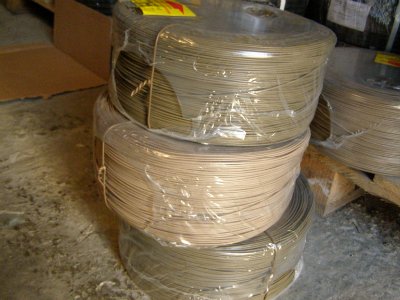

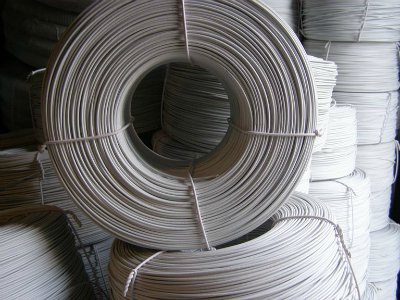

Провод ПНСВ-1,2 — это кабельно-проводниковая продукция, которая предназначена для прогрева бетона путём фиксированной укладки в объем прогреваемого бетона. Провод состоит из стальной жилы изолированной полиэтиленовой плёнкой. Провод ПНСВ для прогрева бетона применяется при затвердевании бетона, происходящем при низких температурах.

При температуре ниже 5°С, возникает необходимость прогревать бетон. Разработка зимнего бетонирования основывается на применении технологий прогрева бетона и его последующего выдерживания до максимально критической и распалубочной прочности по надлежащим нормам.

Эта процедура является, на самом деле, ресурсосберегающей, потому что с помощью доп. энергозатрат есть возможность сокращения трудозатрат во времени; рентабельного использования ресурсов трудозатрат и оборудования. Кроме этого, возможно в целом исключить такое явление, как замерзание бетона с гарантией хорошего качества, предъявляемого к нормам возведения конструкции.

Прогрев бетона осуществляется спец. греющим проводом, который укладывается в саму конструкцию еще до начала ее бетонирования. Температурный режим эксплуатации провода ПНСВ должен соблюдаться (от -60°С до +50°С), при этом t прокладки и монтажа обязана составлять от -25°С до +50°С, +80°С — максимально допустимая температура.

Прогрев бетона проводом ПНСВ

Контактный метод электрообогрева бетона с использованием греющего провода ПНСВ, имеет в основе передачу тепла составу от поверхности греющих проводов, которые закладываются в бетон, они греются током, до t +80°С. Купить резистивный кабель для электрообогрева можно по ссылке https://www.el-g.com.ua/catalog/elektroobogrev-truboprovodov-i-emkostey/rezistivnyy-nagrevatelnyy-kabel/. Тепло распространяется по всей площади бетона, благодаря высоким показателям теплопроводности.

Максимальная эффективность достигается тогда, когда используются провода ПНСВ с жилой из стали 1,2-3,0 миллиметра. Эти провода разрешают повысить прогонную нагрузку на 1м от 80 до + 160 Ватт, величина зависит от электрического сопротивления и поперечного сечения самой жилы греющего провода.

Этот способ дает все возможности для обогрева бетона до уровня требуемой прочности. Греющие провода ПНСВ непременно должны быть расположены в теле бетона, в противном случае они сгорят!

С помощью системы расчетов определяется потребность электроэнергии в зависимости от таких особенностей, как тип конструкций, определяемый показателем Мп (это показатель, характеризующий отношение S остывания к объему V бетона). Нагрев бетона нужно выполнять при низком напряжении и высокой силе тока в нагревающих элементах. Для проведения этой процедуры рекомендуется использовать подстанции специального предназначения: КТПТО-80 либо ТМОБ-63. Установочная сила мощности зависит от напряжения. Зависимо от суточных масштабов укладки бетона, предварительно планируемой и требуемой для прогрева мощности, немаловажно поставить количество требуемых подстанций. На каждой захватке необходимо выполнить создание поста для обогрева бетона.

Длина и характеристики греющих частей зависят от площади сечения стальной жилы и электрического сопротивления провода ПНСВ в ОМ, силы тока (в амперах) при включении в подстанциях нижнего напряжения (49В либо 55В). Количество элементов, которые необходимо заложить в конструкцию, определяются объемом бетона и требуемой для этого электрической мощности. Для каждой конструкции нужно создавать свою технологическую карту.

Длительность прогрева, при помощи провода ПНСВ и выдерживание бетона по времени определяется замерами его температуры и силы тока в греющих элементах, которые стабильно проводятся и заносятся в журнал производства бетонных работ и твердения бетона.

Готовые греющие детали монтируют уже после укладки арматуры и окончания электросварки металлической арматуры. Греющие элементы провода ПНСВ навиваются без натяжения на каркасы из арматуры либо прокладывают между этими каркасами по мере их размещения, а если арматура в конструкции не используется, нужно применять инвентарные шаблоны. Нагревательные детали, при этом не должны соприкасаться с опалубкой и выступать из бетона.

Небезопасно их соприкосновение с деталями из дерева. Концы нагревательных частей из бетона увеличиваются в сечении провода в 2-3 раза, с использованием кусков изолированных, в месте подсоединения к пластиковой трубке, проводов из алюминия! Подключение выводов делать нужно лишь после проверки их мегомметром. Загрузку фаз нужно распределить одинаково равномерно с низкой стороны подстанции. Электрообогрев следует начинать лишь после полного окончания всех предварительных работ и выполнения всех без исключения указаний техники безопасности! Во всех конструкциях нужно смонтировать скважины для измерения температур! При помощи токоизмерительных клещей нужно измерить пусковую силу тока в нагревательных элементах. Если показания выше номинально допустимых, нужно уменьшить силу напряжения в сети.

Измерение t и силы тока производится через каждый час первые три часа работы и 1 раз в смену после 3-х часов. Все показания нужно записывать в журнал бетонных работ. Если имеются возможность, конструкции необходимо укрепить. Продолжительность обогрева обеспечивает набор прочности бетона более 50% от марки бетона, который был уложен. Определяется это испытанием контрольных образцов либо с использованием остальных способов.

Электрический прогрев бетона необходимо выполнять согласно требованиям по технике безопасности СНиП 111-4-80 ГОСТ12.1.013-78.
