Применение малых напряжений и разделяющих трансформаторов

17.10.2012

Применение малых напряжений,12-42 В,используется при защите от поражения электрическим током. Малые напряжения применяют в переносных электроприемниках, в наружных электроустановках, для местного освещения в особо опасных помещениях.

К источникам малого напряжения относятся выпрямительные устройства при необходимости создания постоянного тока, переносные или стационарные однофазные трансформаторы малой мощности (менее 1 кВ), аккумуляторные батареи.

Для понижения напряжения электроприемника нельзя использовать дроссели, резисторы и т. п.

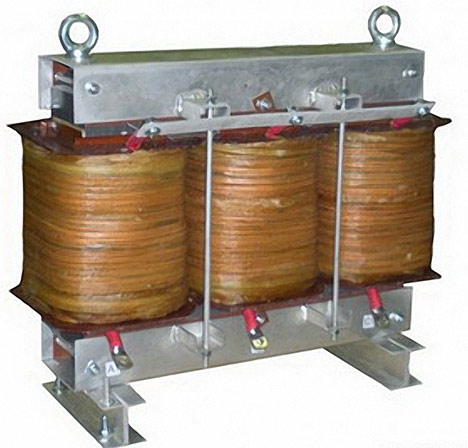

Понижающие трансформаторы

Понижающие трансформаторы на 12-42 Ввторичного напряжения небольшой мощности до 1 кВ бывают:

• Стационарные — для производственного оборудования, станков;

• Переносные — для непостоянного подключения к сети, например, трансформатор типа ОСМ. Переносной трансформатор имеет гибкий провод для подключения к сети. Он находится в защитной оболочке из поливинилхлорида или резины. Также трансформатор имеет вилку подключающуюся к штепсельной розетке, которая устанавливается на щитке в РУ, в цеху, в зонах применения.

Разделяющие трансформаторы

При опасности повреждения трансформатора с переходом высшего напряжения на сторону низшего, нужно заземлять вторичные обмотки понижающих трансформаторов с вторичным напряжением12-41 В.Существенный недостатков такой схемы в следующем. При замыкании на корпус или на землю в первичной сети нулевой провод или заземляющие проводники получают небольшое напряжение по отношению к земле на некоторое время до отключения участка, который был поврежден.

Такое же напряжение по отношению к земле приходится на все заземленные части (цепи малого напряжения, вторичные обмотки). Главным образом, в сетях 380 или 220 В такое напряжение часто значительно превышает напряжение 42, 36, 12 В. Считается неопасным, при этих напряжениях, прикосновение к токоведущим частям.

Применение разделяющих трансформаторов устраняет такой недостаток.

Разделяющие трансформаторы отвечают повышенным требованиям. При этом не повреждается изоляция внутри трансформатора с переходом напряжения первичной стороны на вторичную. Разделяющие трансформаторы используются как чисто разделяющие (220/220 В), так и с одновременным понижением напряжения. Вторичное напряжение разделяющих трансформаторов не должно быть выше 380 В.

Электроприемник или вторичная обмотка разделяющего трансформатора не должны иметь заземление. Прикосновение к частям, которые находятся под напряжением или к корпусу с поврежденной изоляцией не опасно. Это обусловлено тем, что вторичная сеть коротка и токи утечки в ней очень малы при исправной изоляции. На корпусе электроприемника будет напряжение по отношению к земле, опасное в случае, если человек находится на проводящем полу или на земле в обуви малого сопротивления.

Для избежания двойных замыканий, нельзя подключать разветвленную сеть к разделяющим трансформаторам на вторичной стороне. Свой разделяющий трансформатор должен быть у каждого электроприемника.

Использование разделяющих трансформаторов значительно повышает условия безопасности, если сравнивать с питанием через понижающие трансформаторы с заземлением вторичных обмоток или непосредственно от сети. Для исключения однофазных замыканий нужно часто через определенные периоды проверять изоляцию проводов вторичной сети, электроприемников и трансформаторов.
