Преимущества современных БКТП

БКТП – блочная комплектная трансформаторная подстанция – является одним из наиболее удачных решений для современных городских электросетей. Сегодня данная разновидность КТП постепенно вытесняет другие традиционные вариации: в металлическом защитном корпусе (киоскового типа), подстанции контейнерного исполнения, сооруженные из сэндвич-панелей.

Особенности конструкции БКТП

Подстанция блочного типа, как следует из наименования, производится на основе прочного объемного железобетонного корпуса. В качестве материала изготовления применяется монолитный бетон марки М400. Состоит строение из следующих элементов (блоков):

• кабельный приямок (фундаментный бетонный блок). Данный элемент покрыт снаружи специальным гидроизолирующим составом, препятствующим проникновению в конструкцию грунтовой влаги. Для обеспечения легкости монтажных работ по всему периметру фундаментного блока имеются утоньшения в его стенках, обеспечивающие простоту процессов ввода-вывода кабелей с любой стороны ТП;
• плита основания. Продуманная конструкция этого элемента предполагает наличие технологических отверстий, предназначенных для стока трансформаторного масла, проемов под РУ НН, КРУ ВН, кабелей и люка, обеспечивающего беспрепятственный доступ в кабельный приямок;
• наружный блок КТП БКТП обычно покрывается специальной «шубой» — штукатуркой для внешнего применения, защищающей конструкцию от атмосферных воздействий и придающей строению эстетичный вид, что особенно важно в случае осуществления монтажа в городской черте. Покрытие крыши подстанции наплавляемым материалом с битумной мастикой обеспечивает надежную долговечную гидроизоляцию, препятствующим проникновению влаги – дождевой и образующейся в результате таяния льда, снега. В городских условиях зачастую применяют наиболее презентабельную вариацию исполнения кровли – четырехскатной формы, выполненную из современной цветной металлочерепицы.

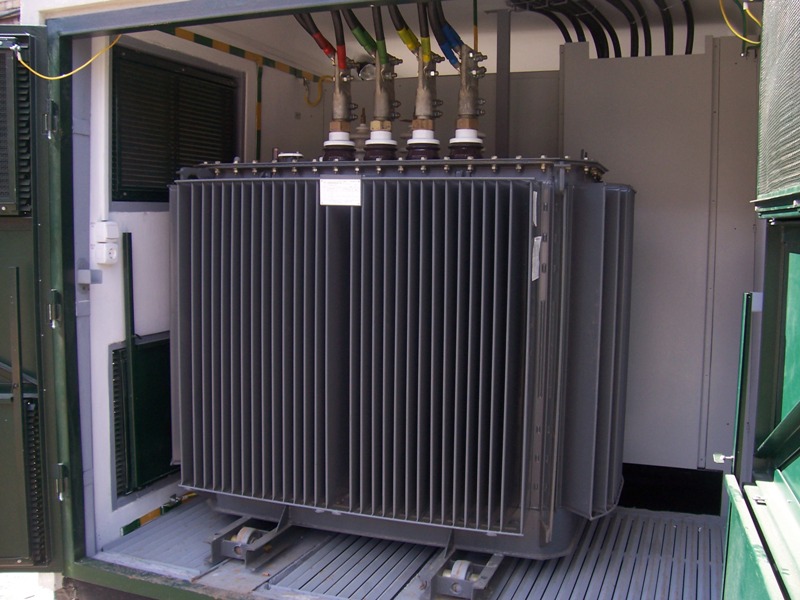

После установки всех бетонных блоков производится монтаж металлических конструкций: ворот трансформаторного отсека, металлических дверей отделений РУ НН, КРУ ВН, заслонок, вентрешеток, защитного сетчатого ограждения. Все данные элементы обрабатываются грунтовкой, после чего окрашиваются (обычно порошковым методом).

Обязательно в соответствии с действующими нормами ПУЭ БКТП оснащается отдельным контуром заземления. Наружная часть контура может быть различного исполнения (в зависимости от условий строительства, характеристики грунтов). Внутренняя часть выполняется стальной полосой 40х4 миллиметра по периметру конструкции.
