Правильное соединение проводов в распределительной коробке

Чтобы в каждом уголке квартиры или офисного помещения было светло, необходимо электричество, и потому без распределительной коробки тут никак не обойтись. В наше время современные распределительные коробки бывают самыми разными не только по своей форме, но и по материалам из которых они сделаны. Распределительные коробки бывают внутренней установки и накладной. Очень важно, чтобы соединение проводов в распределительной коробке было правильным.

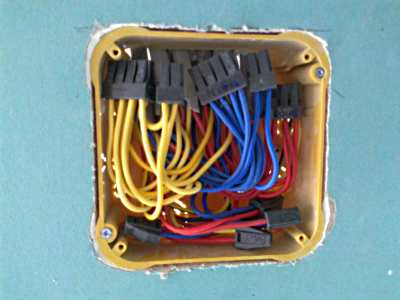

Предназначение распределительных коробок в разводке проводов в нужном направлении к точкам размыкания или потребления. Для профессионального электрика развести в распределительной коробке провода – это дело не хлопотное, а вот для начинающих электриков это целая наука. Сегодня, чтобы сделать контактные соединения в распределительной коробке используют универсальные клеммы для соединения проводов.

Для чего нужна распределительная коробка?

В наше время все чаще встречаются люди, которые к распределительным коробкам относятся с пренебрежением. Некоторым людям даже кажется, что устанавливать её вообще пустая трата времени, ведь её необходимо закрепить, подвести к ней провода, да и ещё правильно все там скрутить. Намного проще все скрутить и закатать толстым слоем штукатурки, но не все так просто. Наличие распределительной коробки – это возможность добавить несколько розеток, а ещё это быстрый ремонт электропроводки при замыкании.

Расцветка проводов в распределительной коробке

Чтобы подключить провода электрические в распределительной коробке, необходимо включить свое воображение: провода – это специальные трубы, по которым течёт не вода, а ток.

Нулевой проводник – это обратка. Защитный проводник – аварийный. На сегодняшний день очень удобно, что провода имеют разноцветную оболочку.

Обычно электрические провода внешне выглядят так: фаза – белая изоляция, нуль – синяя изоляция, заземление – желто-зелёная изоляция.

Очень важно при монтаже проводов соблюдать правильную последовательность, что значительно облегчит их дальнейшее разведение в распределительной коробке. Перед тем, как приступать к электромонтажным работам, необходимо определиться с тем, где будут находиться точки освещения, выключатели и розетки. Для этого составляется схема и только потом устанавливается распределительная коробка в удобном для дальнейших профилактических работ месте.

Порядок инсталляции распределительной коробки

Сегодня очень модны подвесные и натяжные потолки, а потому электропроводка должна быть проложена таким образом, чтобы не находиться в зоне предположительного сверления при монтаже направляющих для потолка. Следует позаботиться и о том, чтобы установленная распределительная коробка оставалась в зоне доступа. Если сложилось так, что распределительная коробка будет спрятана за подвесным потолком, тогда следует сделать маленький люк.

Правило по электротехнике: прокладывается провод от распределительной коробки для розеток – это 3х2,5, и для освещения 3х1,5.

Если следовать этому правилу, то в распределительной коробке будет сконцентрировано много проводов для соединения, а потому, чтобы не запутаться, их маркируют. Если вовремя пометить провода не удалось, тогда их «прозванивают». Для этого берется обыкновенная индикаторная отвертка с прозвонкой.

Итак, нам необходимо правильно соединить провода. Изначально выравниваем концы проводов по всей длине (это примерно
15-20 сантиметров). Потом обрезается лишняя изоляция с проводов, и оголяются жилы (1-2 сантиметра) – это ели будет коммутация колпачками СИЗ.

Соединение в распределительной коробке проводов

Основные элементы, которые коммутируются в распределительной коробке — это выключатели, розетки и светильники. Само соединение проводов очень простое – оно параллельное. Сделать ошибку очень трудно, необходимо соединить провода одинакового цвета.

В соединении проводов освещения тоже сложного ничего нет. На светильник питание подается через выключатель: провод фаза соединяется с проводом выключателя (входящий провод), а вот отходящий провод соединяется со светильником. Второй же провод светильника напрямую соединяется с проводом питания нуль. Если следовать всем правилам подключения проводов, то проблем в дальнейшей работе возникнуть не должно. После соединения всех проводов, места скруток в обязательно порядке должны быть заизолированы. Это можно сделать при помощи колпачков СИЗ. Если же коммутируемых концов много для размещения в одной распределительной коробке, тогда устанавливает одна большая коробка или же две, где вторая будет запитана от первой.

Соединения проводов могут быть следующими:

1. С использование клеммных колодок;
2. Пайка;
3. Скручивание проводов;
4. Опрессовка.

Используя любой из способов соединения (кроме клемм), необходимо использование изоляционного материала. Для изоляции используют специальные гильзы, которые одевают на скрутку. Некоторые люди изолируют «по старинке» изоляционной лентой. В бытовых условиях разница между гильзами и изоляционной лентой незначительная.

Видео: Электрические провода и способы их соединения
