Плакаты и знаки безопасности

15.11.2012

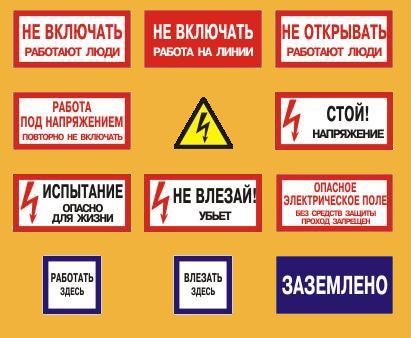

Плакаты безопасности делают переносными. Они бывают запрещающие, предупреждающие, указательные, предписывающие.

Запрещающие плакаты используют для запрета действий с коммутационными аппаратами, при случайном включении которых подается напряжение на место работы. Размеры таких плакатов — 240×130 или 80×50 мм.

«Не включать. Работа на линии» — запрещает подачу напряжения на линию, где работают рабочие. Его применяют в электроустановках, имеющих напряжение меньше и больше 1000 В. Устанавливают такие плакаты на ключах, кнопках управления, приводах коммутационных аппаратов, случайное включение которых подает напряжение на кабельную или воздушную линию, где работают люди.

«Не включать. Работают люди» — запрещает подачу напряжения на рабочее место. Используется в электроустановках с напряжением до или больше 1000 В. Устанавливают плакат на приводах выключателей, отделителей, разъединителей нагрузки, на коммутационной аппаратуре менее 1000 В, на кнопках и выключателях дистанционного управления, при случайном включении которых может подаваться напряжение на рабочее место. Устанавливают плакат у снятых предохранителей на присоединениях с напряжением до 1000 В, которые не содержат в схеме коммутационных аппаратов.

«Не открывать. Работают люди» — запрещает подачу газа или сжатого воздуха. Используется в электроустановках подстанций и электростанций.

Его устанавливают:

— на задвижках и вентилях воздуховодов к воздухосборникам и пневматическим приводам разъединителей и выключателей, случайно открыв которые можно подать сжатый воздух на рабочих;

— на задвижках и вентилях трубопроводов, случайное открытие которых создает опасность для рабочих.

Предупреждающие плакаты используют для предупреждения об опасности приближения к токоведущим частям, которые находятся под напряжением. Размеры таких плакатов — 280×210 мм.

«Не влезай. Убьет!» — предупреждает, что существует опасность при подъеме по конструкциям, при котором можно приблизиться к токоведущим частям, находящимся под напряжением. Устанавливают в РУ на конструкциях, которые расположены рядом с той, которая предназначена для подъема рабочих к рабочему месту на высоте.

«Стой. Напряжение» — предупреждает об опасности поражения электрическим током. Используют в электроустановках подстанций и электростанций напряжением ниже и выше 1000 В. Устанавливают в ЗРУ на временных ограждениях проходов; на временных ограждениях токоведущих частей с рабочим напряжением; на постоянных ограждениях камер по соседству с рабочим местом. В ОРУ такие плакаты устанавливают во время работ, которые выполняются с земли при ограждении рабочего места.

«Испытание. Опасно для жизни» — предупреждает о возможности поражения электрическим током во время испытаний повышенным напряжением. Устанавливают на оборудовании ограждениях токоведущих частей во время подготовки рабочего места для испытаний повышенным напряжением.

Предписывающие плакаты указывают рабочим места подготовленные к работе и безопасного доступа. Их размеры — 250×250 или 100×100 мм.

«Работать здесь» — вывешивают на рабочем месте в электроустановках подстанций и электростанций.

«Влезать здесь» — указывает безопасный подъем к рабочему месту на высоте.

Указательный плакат «Заземлено» используется для указания недопустимости подачи напряжения на заземленный участок электроустановки.

Знаки безопасности предупреждают об опасной возможности поражения электрическим током. Знаки безопасности устанавливаются постоянно на опорах ВЛ напряжением больше 1000 В, на железобетонных опорах, в электроустановках подстанций и электростанций.
