Обозначение розетки на электрической схеме

По причине особенностей технической индустрии люди, работающие внутри неё, бывают вынуждены использовать огромное количество различных обозначений и схем. Инженер, уважающий себя и свой труд, должен не только четко понимать, о чём идёт речь в том или ином чертеже или схеме, но и уметь самостоятельно составлять такие технические документы. Учитывая огромное количество существующих направлений в технических отраслях, можно говорить о различных сложностях, присущих каждому из направлений.

Чтобы минимизировать влияние этих сложностей на рабочий процесс, было принято решение о создании стандартной системы построения чертежей и схем вне зависимости от того, в какой отрасли они будут применяться.

Для того чтобы составлять, а впоследствии и читать чертежи было проще, в документе под названием «Государственный Стандарт», он же ГОСТ, были обобщены все детали и устройства. Документ, о котором идёт речь, имеет название ГОСТ 21.614, а также ГОСТ 21.608. В указанных нормативных актах, кроме всего прочего, приведены требования к нанесению условно — графических линий на чертеже, среди которых — обозначение электрической розетки на схеме.

Почему возникли Обозначения Условно Графические (ОУГ)?

ОУГ — обозначение условно-графическое. Учитывая то, что каждый без исключения чертёж являет собой серьёзный, официальный документ, к его составлению выдвигаются вполне серьёзные и обоснованные требования. Разобраться в информации, которую несёт в себе чертёжный документ, совсем несложно, если данные нанесены правильно и в чётком соответствии с общеизвестными, выдвигаемыми требованиями. Если игнорировать стандарты и требования, то создание любой детали и даже возведение постройки вызывало бы огромное количество распрей, поскольку каждый желающий толковал информацию, имеющуюся на чертеже, по-своему.

В те времена, когда информация на чертежи наносилась без использования специальных инструментов, инженеры, создающие их, стремились максимально упростить все детали схемы, чтобы в процессе работы избежать кривотолков, кроме того, такой подход значительно ускорял создание всевозможных проектно-изыскательных документов.

На сегодняшний день в строительстве применяют специальные электронные программы, которые значительно ускоряют процесс изготовления чертежей с применением уже известных ОУГ. Практически 100% электротехнической документации составляют чертежи и схемы, выполненные с применением технически правильных условно-графических рисунков.

В связи с тем, что чертеж может содержать огромное количество разнообразных элементов и для того, чтобы вместить все его элементы на одном листе бумаги используют масштабирование. Это обозначает, что само помещение и все его части будут уменьшены в несколько раз. В строительстве наиболее распространено масштабирование от 100 до 500. А для создания сложнейших многоуровневых схем (применяемых в электротехнике) на плоской поверхности чертежного листа используют ОУГ.

Обозначение розетки на схеме

При современном уровне технического развития даже возведение здания, независимо от того жилое оно или офисное, не может произойти без применения электрических приборов и специального электрооборудования. Чтобы правильно разметить это оборудование необходимо в первую очередь знать обозначение розеток на схеме.

Раздел «электрическое оборудование» включает в себя комплекс чертежей, который содержит в себе:

• однолинейную схему размещения распределительного устройства и на ней обозначены все потребители электроэнергии в помещении;
• схема размещения электропотребителей в здании;
• спецификация.

В современном строительстве большую часть графических обозначений составляют розетки. Розетки служат проводником электроэнергии от производителя к потребителю. Розетки чаще всего устанавливают на стенах. Основная масса электроприборов работает от сетевого напряжения 220 вольт, по этой причине в любом комнате их должно быть минимум две.

Виды розеток

Розетки отличаются как по видовому исполнению, так и по назначению, поэтому чертеже обозначаются по-разному. Основные виды:

•  двухполюсные — обыкновенные, применяемые в жилых помещениях;
• трехполюсные — такие же, как двухполюсные, но имеющие дополнительное заземление;
• четырехполюсные — применяют на производстве для подключения трехфазного двигателя маленькой мощности, работает от сети 380 вольт;
• пятиполюсные применяют исключительно на производстве.

Обозначение розетки на схеме ПО ГОСТу

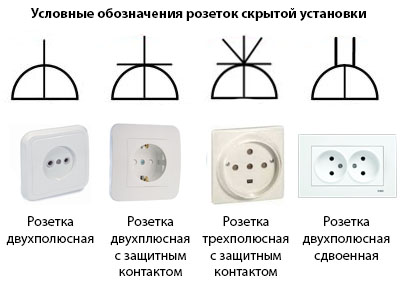

Розетка на схеме обозначается в виде полукруга с отходящей в вверх рисочкой. Полосочка обозначает разновидность розетки: одна — двухполюсная, две параллельные — двухполюсная сдвоенная. Три полосочки, расположенные в форме веера, обозначают трехфазную розетку. На розетке-выключателе внутри полукруга чертится еще одни полосочка, направлена к черточке обозначающей полярность розетки, чаще всего вмуровывается в стену.
