Масляный выключатель. Типы масляных выключателей

Чтобы автоматизировать роботу питаемого от электрического тока оборудования, используется специальный масляный тип выключателей. Это приспособления, проводящие включение и отключение цепи в электрической с-теме по отдельности.

Типы устройств

Такие устройства могут быть использованы для организации множества сетей обеспечивающих электроснабжение. Масленые выключатели бывают нескольких типов:

Баковые – выключатели, имеющие большую емкость для масла.

Маломасляные – выключатели, которые используют компоненты с диэлектрическими свойствами и не требуют большого количества масла.

Рассматриваемый выключатель имеет схему, предусматривающую наличие специального устройства. Последнее, отвечает за гашение дуги в случае, если цепь разрывается. По тому, за каким принципом срабатывает, можно сделать следующую классификацию подобных устройств:

Использующее принудительное дутье рабочей среды. Оно характеризируется наличием специального гидравлического механизма, создающего давление и подачу масла в том месте, где случился разрыв сети.

Выключатель с магнитным гашением. В таком выключателе имеются специальные электромагнитные элементы, создающие поле, которое перемещает дугу, направляя ее в каналы с целью разорвать созданные цепи.

Образец использующий автодутье. Он имеет в своей конструкции специальный элемент , способный выделят энергию из образованной дуги с целью переместить масло или газ в баке.

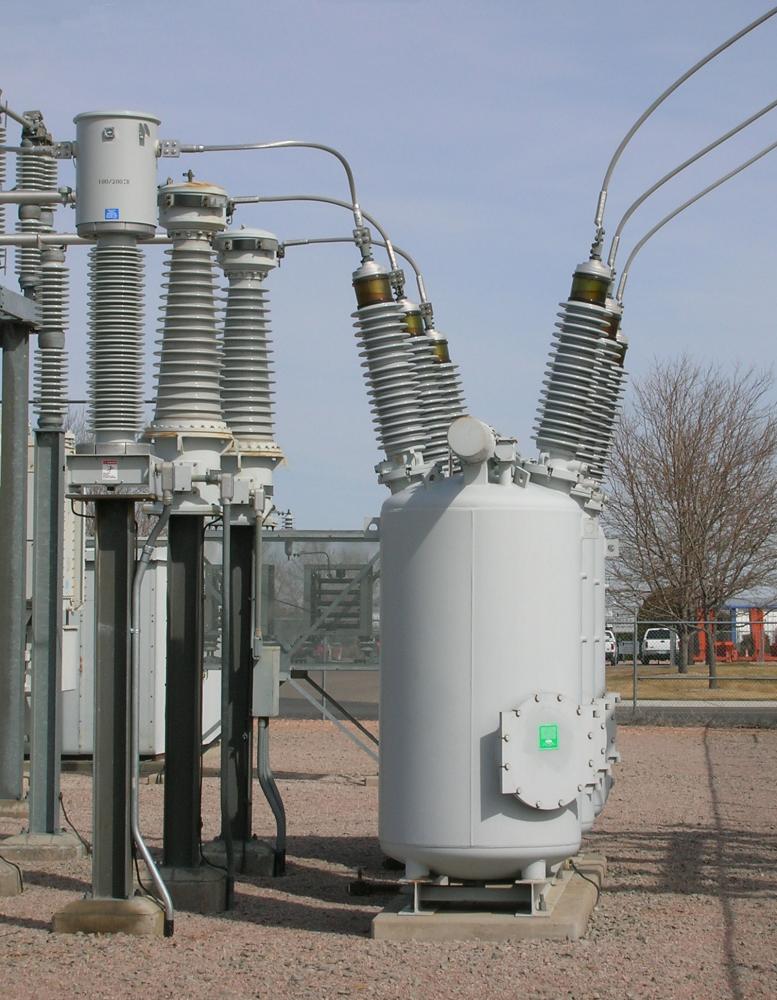

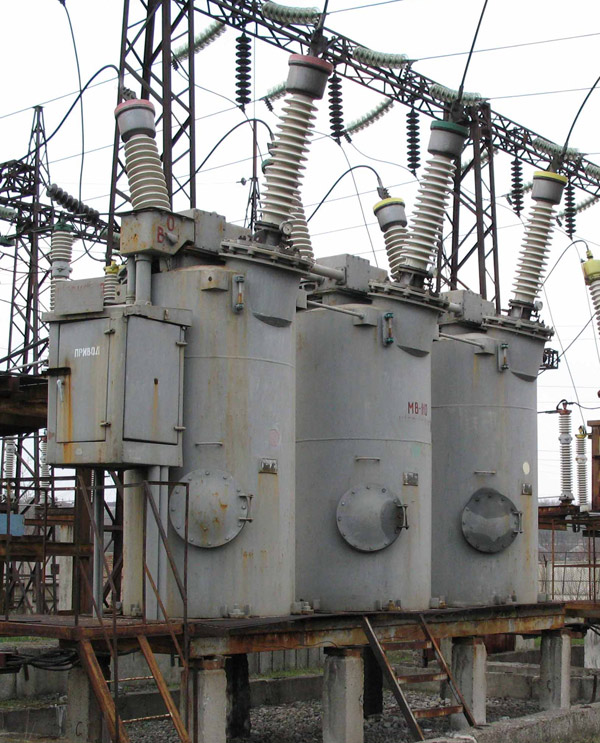

Система бакового типа

Такие системы очень популярны, так как они имеют простую конструкцию. Ввод, дугогасительная система и система контактов – вот ее составные элементы. Если оборудование используется в с-ме, напряжение в которой ровняется 3-20 кВт, тогда все фазы можно расположить в одной емкости. Если же показатель напряжения увеличивается до тридцати пяти кВт, тогда фазу стоит расположить в отдельной емкости.

В обоих случаях можно использовать систему по автоматическому или дистанционному управлению. Но если первый вариант предполагает возможность ручного управления, то второй требует наличия автомата повторного включения.

В процессе нахождения всех фаз в 1 емкости наполненной жидкостью, рабочая среда производит изоляцию контактов как один от другого, так и от бакового корпуса. Последний должен иметь заземление. Масле также выполняет функцию гашения дуги и изолирует фазы электроснабжения в момент, когда сеть разрывается.

Принцип их работы

Когда срабатывает система, в первую очередь разрываются контакты дугогасительной камеры. Если сеть имеет высокое напряжение, тогда разрыв вызывает появление дуги. Она имеет большую температуру. Настолько большую, что от ее действия начинается процесс разложения масла. Образовывается газовый пузырь, в котором и будет размещаться дуга.

В состав пузыря входит водород, количество которого ровняется семидесяти процентам. Газ будет подаваться под значительным давлением. Водород в паре и давление обеспечат деионализацию дуги, что была образованна при разрыве контакта. Именно таким методом действует масляный выключатель.

Такой вид выключателей имеет свои особенности. Его используют в сетях имеющих большое напряжение. Он хорошо подойдет для сети, работающий в напряжении больше тридцати пяти Кв. Его отличием является то, что камера выполняющая гашение дуги имеет в наличии механизм, который создает дутье.

Достоинства и недостатки

Система масляного выключателя обладает рядом достоинств. Среди них:

• Высокий показатель эффективности прерывания цепи.
• Конструкция является довольно простой.
• Простота конструкции обеспечивает надежность установки.
• Это же свойство позволяет проводить ремонтные работы в случае поломки.

Но есть и некоторые недостатки:

• Чтобы достаточно выполнить поставленную задачу, требуется большое количество масла.
• Дугогаситель имеет большие габариты.
• Система обладает пожароопасными характеристиками, которые в случае аварийной ситуации могут привести к непредвиденным последствиям.

Похожие материалы:

Монтаж розеток и выключателей своими руками
Планируя самостоятельно выполнить монтаж розетки или выключателя следует понимать, что этот процесс может оказаться более сложным, чем кажется изначально. Принимаясь за выполнение ...

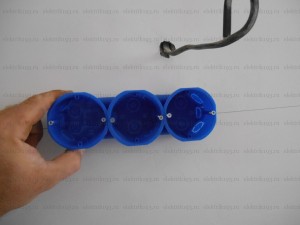

Как устанавливать подрозетники для бетона
Как смонтировать подрозетники в бетонное основание, можно узнать, прочитав эту статью. Имея подробное руководство по монтажу, дополненное подробными фотографиями можно с лёгкостью ...

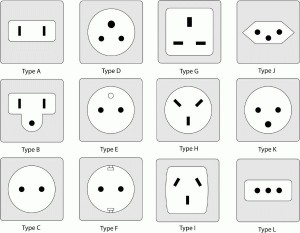

Виды розеток для электроприборов
