Марки А, АКП
ГОСТ 839-80
ПРОВОДА АЛЮМИНИЕВЫЕ НЕИЗОЛИРОВАННЫЕ ДЛЯ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ
1. Преимущественная область применения
Провода предназначены для передачи электрической энергии в воздушных электрических сетях.
Провод марки А — на суше всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ, кроме ТВ и ТС.
Провод марки АКП — на побережьях морей, соленых озер, в промышленных районах и районах засолоненных песков, на суше и море всех макроклиматических районов по ГОСТ 15150 исполнения УХЛ.
2. Конструкция

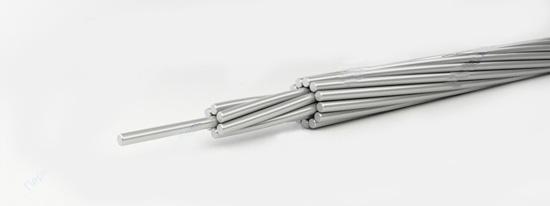

Провода скручены из алюминиевых проволок.
В проводе марки АКП межпроволочное пространство всего провода, за исключением наружной поверхности, заполнено нейтральной смазкой повышенной нагревостойкости.
Материалы:
-алюминий содержания 99,5; 99,7%;
-смазка нейтральная нагревостойкая.
3. Указание по монтажу и эксплуатации
Длительно допустимая температура проводов в процессе эксплуатации не должна превышать 90°С.
4. Основные характеристики материалов
|
Параметры |
Проволока Алюминиевая |
Смазка АКП |
|
Удельное электрическое сопротивление Температурный коэффициент электросопротивления Временное сопротивление разрыву, МПа (Н/ мм2) Температура каплепадения смазки, °С, не ниже |
0,028264 0,00403 160-195 — |
— — — 105 |
5. Характеристики проводов
|
Номинальное сечение, мм2 |
Диаметр провода, мм |
Электрическое сопротивление 1 км провода постоянному току при 20°С, 0м |
Разрывное усилие провода, Н, не менее |
Масса 1 км провода, кг |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
6. Дополнение
Алюминиевые провода могут выпускаться по зарубежным стандартам ASTM B-231, BS 215 (ч.1), DIN EN 50182.
