Как устанавливать электрический счетчик

С самого начала необходимо уяснить, что же собой представляет электрический счётчик и для чего он предназначается? Электросчётчик – это не что иное, как прибор, с помощью которого, можно вести учёт потребляемой энергии.

В настоящее время на ринке электроприборов присутствует множество модификаций электрических счётчиков, различающихся между собой как по принципу работы, так и по типам предлагаемых устройств.

Типы и принципы работы электрических счётчиков

По типу и принципу работы счётчики электричества разделяются на два подвида:

• Индукционные;
• Электронные.

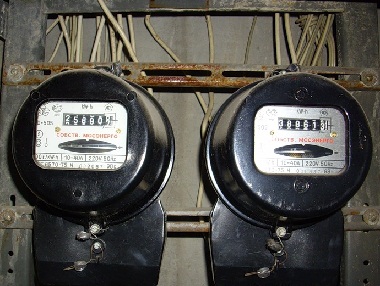

Индукционный счётчик ведёт учёт потреблённой или затраченной электрической энергии электромеханическим способом. Проще говоря, принцип работы основывается на вращении металлических дисков, а исходя из количества их оборотов, и ведётся фиксация потребляемой энергии. Такие устройства имеют неоспоримые преимущества перед своими электронными аналогами – это, конечно же, их сравнительно невысокая стоимость, а также более длительным сроком эксплуатации в период между обязательными проверками на правильную работоспособность.

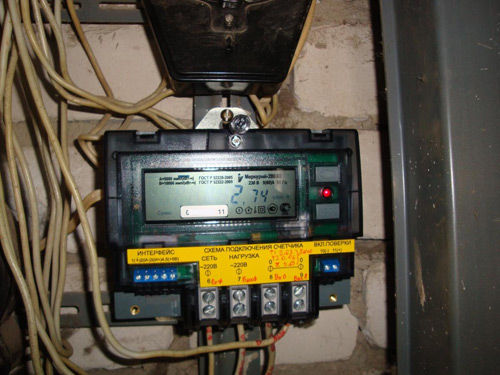

Электронные счётчики – это современные электрические устройства, которые ведут статистику потреблённой или затраченной электроэнергии с помощью сложных вычислительных механизмов, что базируются на микросхемах или же полупроводниках. В своей конструкции такие счётчики не имеют механических вращающихся частей, а преобразование сигналов происходит напрямую с датчиков тока и напряжения в электрической сети. Стоит отметить тот факт, что электрические счётчики ведут более точный учёт электроэнергии, чем индукционные.

Также счётчики разделяют на однофазные и трёхфазные. Как правило, эти счётчики подключают к тому количеству фаз, на которые он рассчитан. Однако, прогресс в технологиях не стоит на месте и в настоящее время выпускаются такие трёхфазные электронные электрические счётчики, которые спокойно подключаются к одной фазе сети. А однофазные счётчики, стало возможным подключить к трёхфазной сети, но к каждой фазе по однофазному счётчику. Это даёт возможность проводить точный учёт электроэнергии по каждой фазе в отдельности.

Как установить электрический счётчик

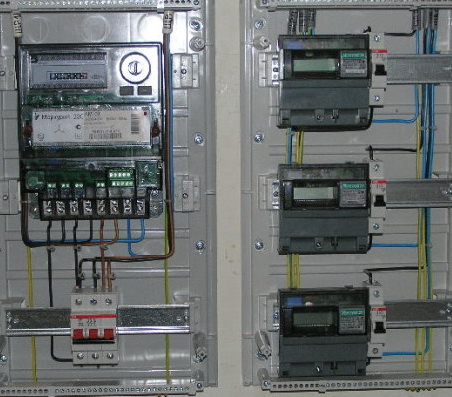

В основном в многоквартирных домах можно увидеть установленные в щитках электросчётчики, которые расположены на лестничных площадках. Такие электрощиты вместе со счётчиками, рассчитанными на одну фазу, сегодня можно купить уже в сборе или же собрать самостоятельно. Специалисты по монтажу электроприборов с многолетним опытом советуют приобретать уже готовый электрощит, так как все необходимые детали закреплены в нём надлежащим способом.

После того, как тип и марка электросчётчика выбрана, нужно поинтересоваться в магазине у продавца-консультанта есть ли у них в наличии электрощиты с вмонтированными электрическими счётчиками выбранного типа и автоматическими выключателями, которые в народе называются «автоматами». Если такие есть в продаже, то можно считать, что покупателю сильно повезло, а если нет, значит всё придётся собирать самостоятельно и собственноручно, покупая всё по отдельности.

Для этого потребуется:

Сам электрический счётчик;

• Щиток (пластмассовый либо же деревянный ящик, в котором должным образом должны поместиться счётчик и автоматический выключатель);
• Сами автоматические выключатели. Стоит заметить, что «автоматов» должно быть ровно столько, сколь электролиний будет подключено к счётчику;
• Дин-рейка. (Представляет собой специальную планку, где располагаются автоматические выключатели);
• Контактная пластина, лучше всего, когда она выполнена из меди и имеет подключения до десяти проводов;
• Один метр медного провода для разводки с тремя жилами и сечением от 3 мм;
• Нержавеющие саморезы с широкой шляпкой или пластмассовые дюбеля (для крепления контактной пластины и электросчётчика).

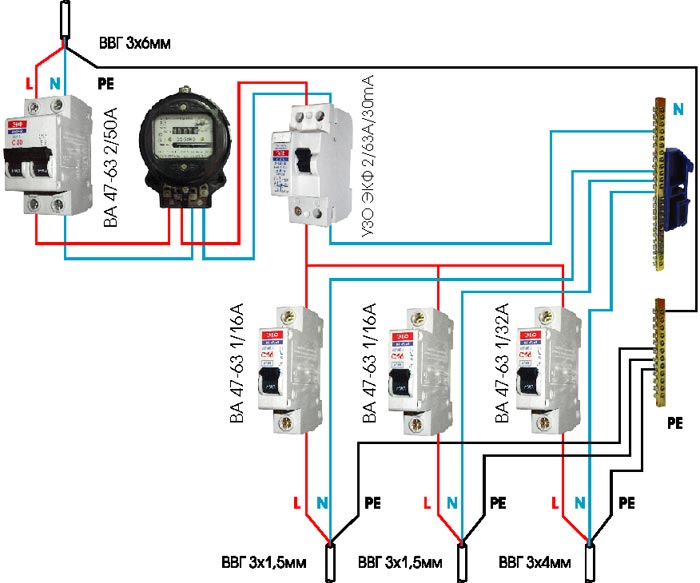

Нужно заметить, что самостоятельная установка электросчётчика выполняется в несколько этапов. Для начала в щитке необходимо рационально разместить контактную пластину, счётчик и автоматические выключатели. При этом нужно выполнить всё так, чтобы в самом щитке оставалось немного места для более удобного монтажа проводов и отверстий с помощью которых щиток будет крепиться к стене.

Разводка проводов осуществляется только после того, как уже закреплены все автоматические выключатели, сам электрический счётчик и дин-рейка.

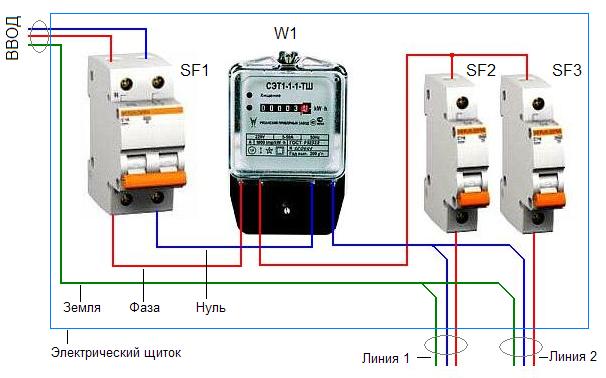

Фазу нужно выводить непосредственно от счётчика к автоматическому выключателю, который предназначается для электрической плиты. Если же таковой не имеется, то выводить можно к любому другому «автомату».

Для закрепления проводов в современных автоматических выключателях не нужны никакие зажимы. Достаточно, отмеряв нужную длину (от счётчика к «автомату») зачистить провод примерно на один сантиметр, а затем вставить его в соответствующий разъём в автомате.

Когда провода закреплены в «автоматах» нужно подвести их к электросчётчику. Для этого надо зачистить их на 2-3 сантиметра вставить в необходимую клемму и надёжно зажать болтиками. Нужно помнить, что провода должны размещаться строго вертикально или же горизонтально, но так, чтобы не перехлёстывались между собой, так как это грозит нагревом и подгоранием соединений.

Следующее, что надо сделать — это вывести ноль. Для этого берётся провод, заранее отмерянный от контактной пластины и до электрического счётчика, и после зачистки закрепляется. Как правило, нулевая клемма находится с правой стороны первой по счёту, но лучше всего прочесть в инструкции по эксплуатации электрического счётчика о расположении требуемой клеммы.

В основном контролёры разрешают подключение счётчиков самостоятельно, но всё же лишним не будет консультация в РЕС. Для присоединения счётчика к электролинии лучше привлечь служащих всех необходимых служб и органов, дабы избежать неприятных хлопот в будущем.

Ну, и конечно же, не стоит забывать о мерах безопасности во время монтажа как самого счётчика, так и щитка уже со всеми смонтированными и закреплёнными составляющими. Нужно помнить, что категорически запрещается проводить работы такого рода без полного отключения от электрической линии.
