Как подключать счётчик через трансформаторы

13.07.2015

Каждый мужчина хоть раз в жизни сталкивался с проблемой подключения счетчика с помощью трансформатора. Но известно, что не все знают, как это делается. В данной статье будет подробно рассказано о том, как правильно подключать электрические счетчики с помощью измерительных трансформаторов. Отметим сразу, что в этом нет ничего сложного. Для этого предлагаем рассмотреть несколько самых распространенных вариантов решения проблемы.

Вариант первый

Сначала приступите к подключению счетчика к самому мощному электродвигателю. Например, у вас в наличии имеется ненужный асинхронный электродвигатель, у которого мощность составляет 315 кВт. На данном этапе следует три фазы подсоединить к электросчетчику. Проблемы могут возникнуть тогда, когда будет измеряться ток. Количество тока, который потребляет такой электродвигатель, составляет 510 А.

Для того, чтобы счетчик не получился сильно объемным и тяжелым, имеющийся ток следует преобразовать в ток с небольшим значением, который бы мог измерять счетчик. Эту процедуру проводят, используя измерительные трансформаторы тока. Именно в данной ситуации был использован трансформаторы тока с минимальным напряжением.

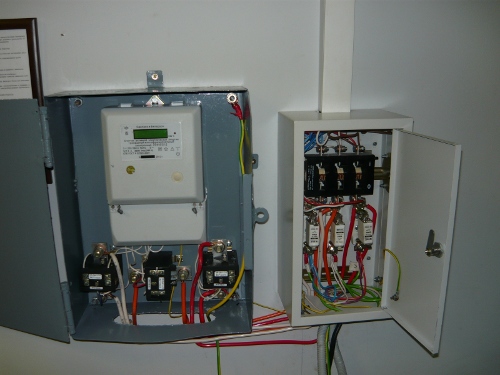

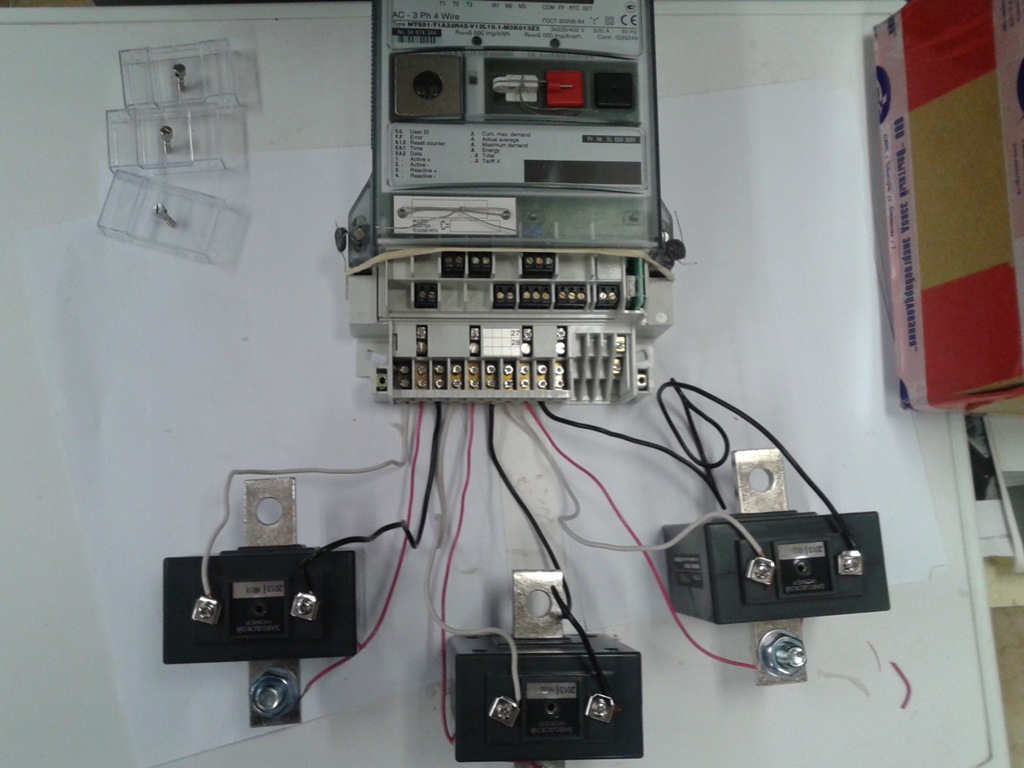

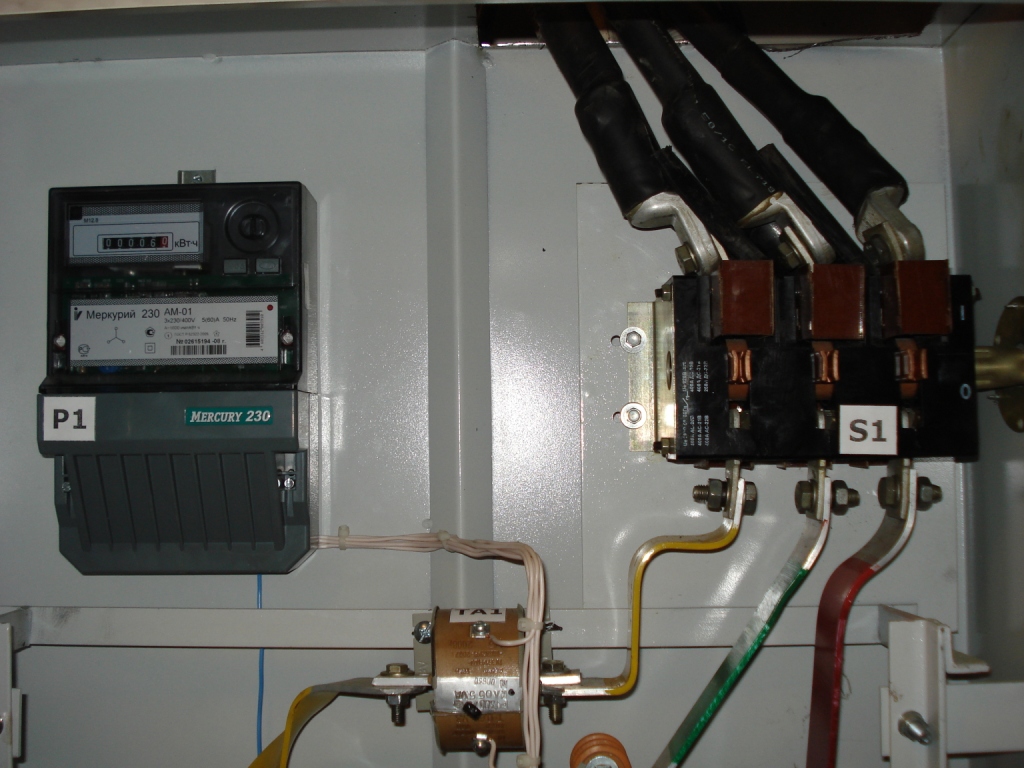

Если изобразить весь процесс наглядно, то он предстанет приблизительно следующим образом. Питание вверху обеспечивается трансформаторами тока, от которых оно с помощью кабеля доставляется до потребителя. Там, где на трансформаторе тока расположены вторичные клеммы, выходят к электросчетчику токовые цепи.
Для цепей напряжения используются нижние шинки трансформаторов тока, но специалисты утверждают, что можно их брать с иных мест. Перед тем, как проводники зайдут непосредственно в электросчетчик, их помещают в среднюю коробку, а затем в сам электросчетчик. Вышеупомянутая коробка является испытательной или переходной клеммной коробкой.

Ее устанавливают, следуя требованиям ПУЭ-7, о которых гласит глава 15. В большей степени всем написанным требованиям отвечает именно испытательная клеммная коробочка. На этом установка заканчивается.

Вариант второй

Займитесь подключением счетчика к электродвигателю с высокой мощностью. В описываемом случае не пытайтесь подключить цепи тока с напряжением электродвигателя к электрическому счетчику, потому что это невозможно из-за наличия огромного напряжения. Этот вариант предусматривает кроме трансформаторов тока пользоваться измерительными трансформаторами напряжения.

В прошлом случае было описано, как трансформаторы тока использовали, чтобы уменьшить количество тока, а в этом кроме этого необходимо еще, чтобы сделать развязку цепей с высокой мощностью от цепей, обладающих низкой мощностью. Как и в прошлом случае, применяя трансформаторы тока с трансформаторами напряжения, можно добиться необходимых показателей. В этом случае трансформаторы тока и трансформаторы напряжения должны быть рассчитаны на высоковольтное исполнение.

Теперь разместим отдельно от электрического счетчика трансформаторы тока и трансформаторы напряжения в отсеке с высоким напряжением, а счетчик поместим в отсеке с низким напряжением. Бывают ситуации, когда грани между отсеками не прослеживаются, но все равно нужно постараться трансформатор установить отдельно от счетчика.

Трансформаторы, предназначенные для измерений, устанавливаются в специальном отсеке, о чем упоминалось ранее, который закрыт и имеет ограниченный доступ во время осуществления работ. Попасть туда можно, если приоткрыть крышку.

Отличительная черта трансформатора напряжения заключается в том, что он устанавливается один для большого числа потребителей и занимается преобразованием напряжения в допустимое количество. А с трансформаторами тока нечто иная ситуация – нагрузка потребителей разнится и из-за этого измерения тока происходит индивидуальным образом.

Необходимо обладать следующей информацией. Если подключается электрический счетчик вместе с трансформатором тока и трансформатором напряжения, то могут быть занижены настоящие показатели тока с напряжением и счетчик, как следствие, станет показывать заниженные значения использованной энергии.

Описанная ситуация зачастую касается именно устаревших электрических счетчиков. Большинство современных электронных электросчетчиков с непрямым включением учитывают при эксплуатации коэффициенты трансформации, которые присущи измерительным трансформаторам с помощью программирования.

В данной ситуации, полученные показания электрического счетчика будут выведены на экран с огромной точностью и не потребуют лишних математических расчетов. В связи с этим, покупая электросчетчик, уделите внимание этому немаловажному аспекту.

Описанные варианты по подключению электрических счетчиков с помощью трансформатора тока и напряжения не едины в своем роде. В мир есть и другие варианты. Мы пришли к описанию этих двух из-за их распространенности в данный момент. Специалисты также рекомендуют использовать схему с несколькими трансформаторами тока и трансформаторами напряжения. Подробнейшим описанием подключения любой из нас может ознакомиться, прочитав инструкцию по эксплуатации определенного электрического счетчика. Это поможет с легкостью осуществить поставленную перед собой задачу.
