HDMI-розетки: назначение, описание интерфейса

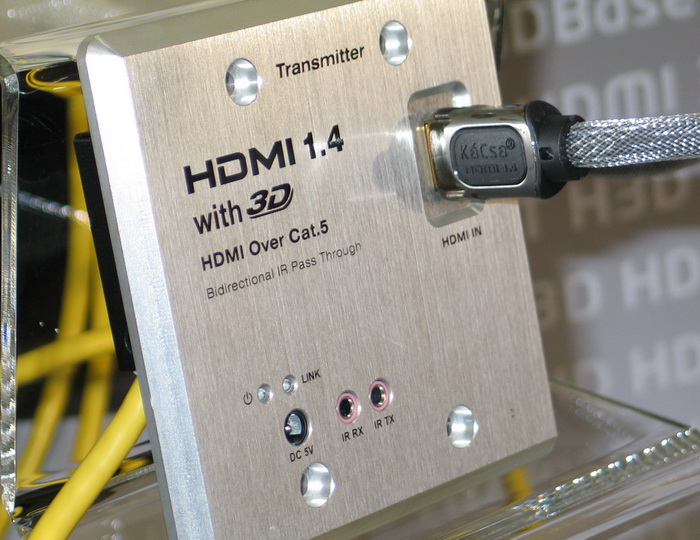

HDMI представляет собой широко распространённый формат подсоединения самых разных устройств высокой чёткости. Этот интерфейс может быть установлен на видеокарты персональных компьютеров, на мониторы и на недавно выпущенные телевизоры. HDMI подключение допускает ретрансляцию любого видеосигнала, который не был сжат и качество которого является достаточно высоким. Исключением не являются данные для телевидения, работающего в модном нынче формате 3D.

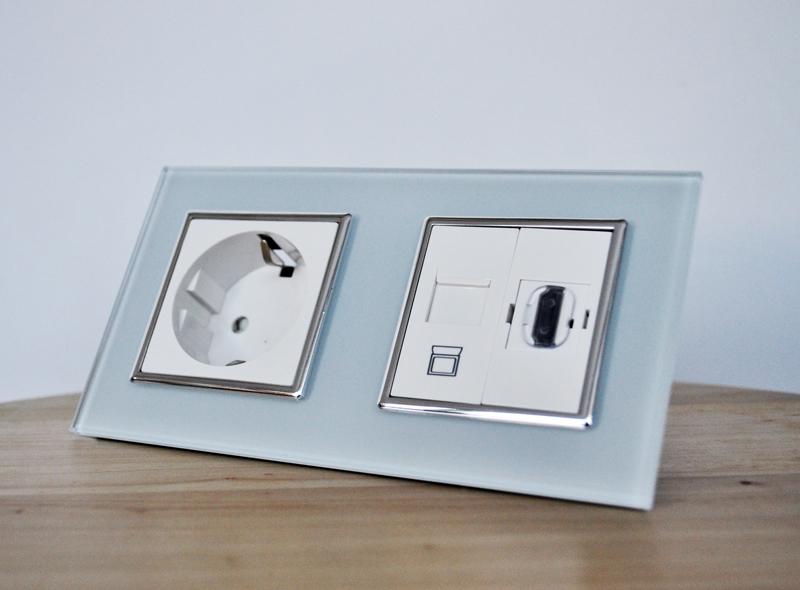

Разновидности HDMI розеток

На сегодняшний день известно 5 разновидностей HDMI розеток:

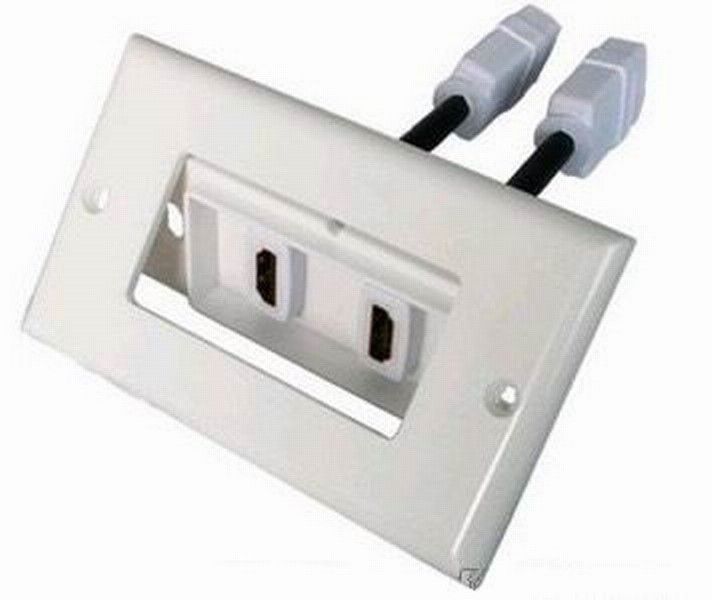

A-тип. Эта разновидность пользуется наибольшей популярностью среди пользователей. Этот стандарт был введён в эксплуатацию в далёком 2002 году. В первом из предложенных вариантов конструкции розетка была оборудована 19 контактами, которые через специальный переходник могут поддерживать интерфейс DVI-D. Использование этой технологии обеспечивает качественную передачу данных в формате HDTV;

B- тип был разработан одновременно с А образцом, но назвать его распространённым никак нельзя, поскольку на сегодняшний день B тип практически не применяется. Розетка типа B включает в свой состав 29 контактов, как и A тип она способна обеспечить передачу данных DVI-D. Пропускная способность розеток типа B превосходит аналогичную способность устройств из А списка более, чем в 2 раза. Рассматриваемая розетка может быть использована для подключения устройства с расширением 3840*2400;

C-тип появился на рынке электроники в 2006 году. Вторым именем этой розетки можно считать Mini HDMI. Такой разъём очень удобно использовать для подключения различных портативных устройств. Тип А, как и тип С, обладает контактами в количестве 19 штук, а применяя особый переходник, розетки А и С типа можно соединять между собой;

D-тип. Эта разновидность розеток получила широкое распространение в 2009 году. Дополнительным названием этих розеток можно считать термин Micro HDMI. Как и их аналоги из А и С серий, Micro HDMI обладают 19 контактами. Разъёмы такого типа чаще всего применяются для подключения мобильных телефонов и других переносных устройств. Размер HDMI розетки D типа несколько меньше, чем размер USB и в 2 раза меньше, чем розетка HDMI из предыдущего пункта;

HDMI розетки E типа также были разработаны в 2009 году. Их основное назначение состоит в связи между аудио и видеосистемами транспортного средства. Эти розетки рассчитаны на эксплуатацию в условиях сильных вибраций и контрастных температур.

В 2006 году произошло чёткое разделение HDMI кабелей на 2 подгруппы:

• Высокоскоростные кабели;
• Стандартные кабели.

Рабочая частота для стандартных кабелей составляет 75 мегагерц, при этом пропускная способность кабеля составляет 2.25 гигабита в секунду. Высокоскоростные кабели могут похвастаться следующими параметрами:

• Рабочая частота 340 мегагерц в секунду;
• Частота и глубина цвета намного лучше, чем при использовании стандартного кабеля.

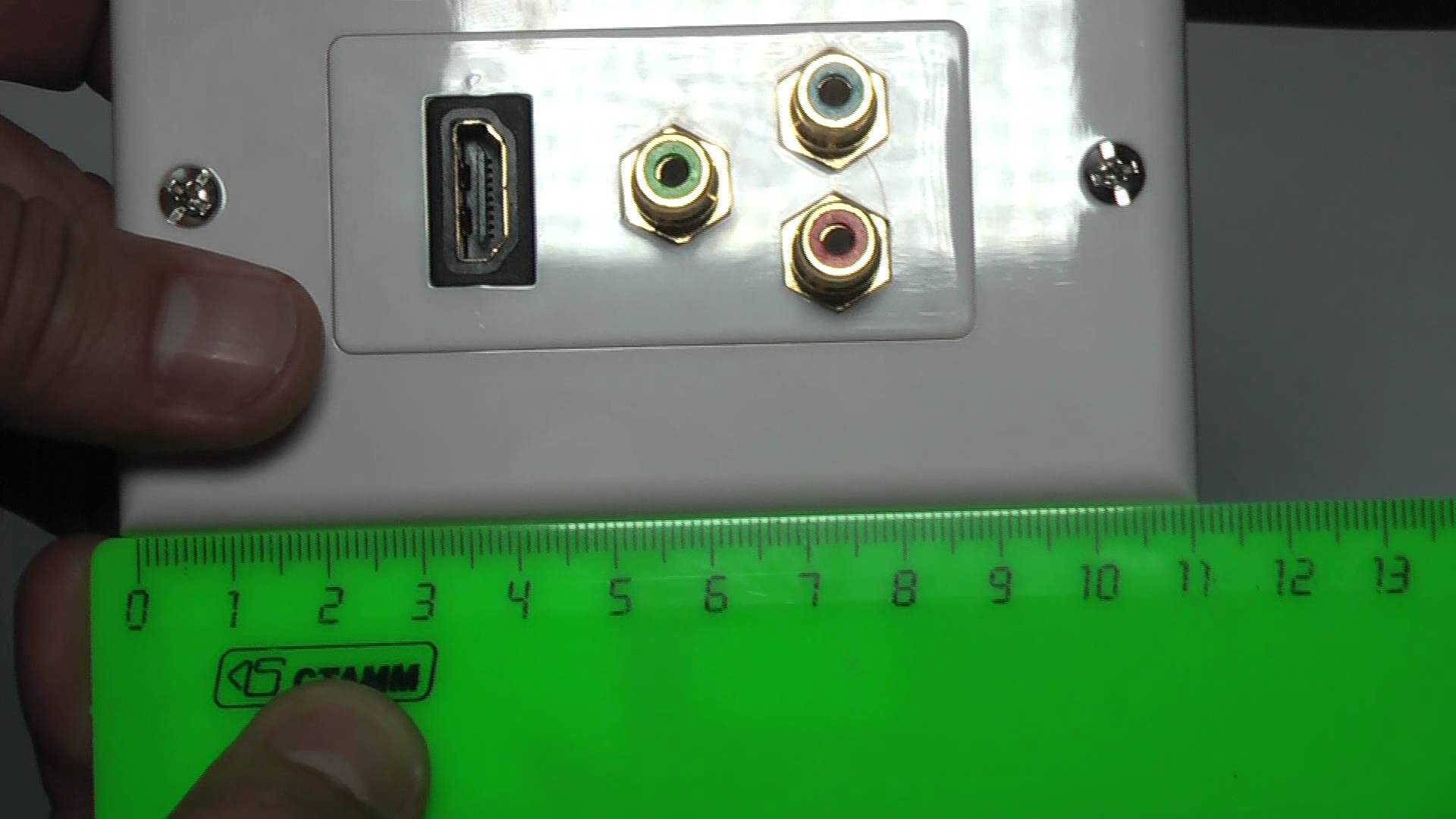

Как правильно подключить HDMI розетку?

Возможность подключения будет рассмотрена на примере 2 наиболее популярных разновидностей розеток, то есть A и C типа. Как уже было сказано в этой статье, оба типа розеток оснащены контактами в количестве 19 штук. Разница между двумя типами розеток заключается лишь в расположении этих контактов. В первом, А типе, контакты монтируются в 2 ряда, во втором случае все элементы расположены в один ряд.

Пронумерованы контакты также бывают по-разному. Если в А разновидности чётные контакты расположены в нижнем ряду, а нечётные, соответственно в верхнем, то в C типе все контакты имеют порядковый номер.

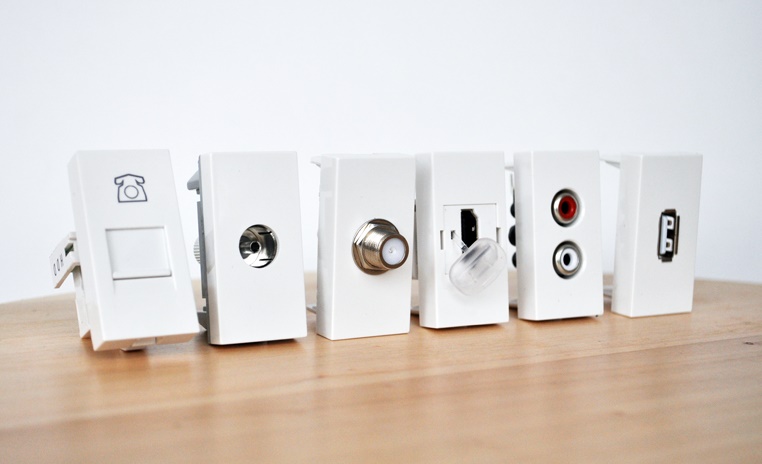

Современный рынок электроники способен предложить потребителям максимально широкий ассортимент различных переходников для HDMI. Каждый желающий может отыскать необходимые ему переходники для соединения различных типов HDMI. Желая надёжно соединить HDMI с иными интерфейсами, также можно отыскать соответствующий переходник без особых усилий.

Несмотря на то, что требования стандарта никак не ограничивают длину кабеля, опытные радиолюбители всё чаще говорят о том, что этот показатель не должен превышать 15 метров. При необходимости ретранслировать сигнал на большее расстояние, необходимо применять специальное оборудование.
