Электроизмерительные клещи

11.10.2012

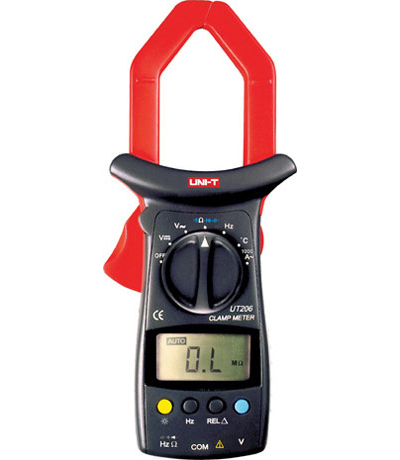

Электроизмерительные клещи измеряют электрические величины без нарушения работы токовой цепи, без разрыва этой цепи. К этим величинам относятся ток, мощность, напряжение, фазовый угол и другие.

В зависимости от величин, которые измеряют, различают ампервольтметры, клещевые амперметры, фазометры и ваттметры.

Токоизмерительные клещи — это клещевые амперметры переменного тока. Сейчас они наиболее часто применяются. Этими приборами быстро измеряют ток в проводнике без разрыва, без вывода из работы. Используются в установках 10 кВ и менее.Самые простые токоизмерительные клещи переменного тока в работе используют принцип одновилкового трансформатора тока. Его первичную обмотку составляет шина или провод с измеряемым током. Вторичная многовитковая обмотка намотана на разъемный магнитопровод, и к ней подключен амперметр.

Магнитопровод при охвате шины раскрывается, как и обычные клещи при воздействии оператором на рычаги клещей или изолирующие рукоятки.

Токоведущая часть охвачена магнитопроводом. Переменный ток, проходя по ней, образует в магнитопроводе переменный магнитный поток, который индуктирует электродвижущей силой ЭДС во вторичной обмотке клещей. ЭДС создает ток в замкнутой вторичной обмотке. Он измеряется укрепленным на клещах амперметром.

Токоизмерительные клещи новых конструкций используют схему, которая сочетает выпрямительный прибор с трансформатором тока. При этом выводы вторичной обмотки присоединены к электроизмерительному прибору при помощи набора шунтов.

Есть два типа электроизмерительных клещей:

• одноручные для установок до 1000 В

• двуручные для установок от 2 до 10 кВ.

Основные части электроизмерительных клещей:

— рабочая: магнитопровод, обмотки, измерительный прибор;

— изолирующая: от рабочей части и до упора;

— рукоятки: от упора и до конца клещей.

При этом рукоятка одновременно является изолирующею частью у одноруких клещей. Нажимной рычаг раскрывает магнитопровод.

Для установок2-10 кВэлектроизмерительные клещи имеют длину рукояток не менее 13 см, изолирующей части — не менее38 см. Клещи до 1000 В не имеют нормы размеров.

Основные правила пользования электроизмерительными клещами:

• Такие клещи используются в закрытых электроустановках, или в открытых при сухой погоде.

• Обязательно во время пользования клещами оператор должен находиться на изолирующем основании и использовать диэлектрические перчатки. Сзади сбоку от оператора кто-то должен снимать показания приборов электроизмерительных клещей.

• Клещи применяются на изолированных частях: кабель, провод, трубчатый патрон предохранителя и др.. Также возможно их применение на голых частях, например, шинах.
