Что такое шаговое напряжение

08.11.2012

Шаговое напряжение или напряжение шага — напряжение в цепи тока между двумя точками, которые находятся на расстоянии шага одна от одной и на которых одновременно стоит человек. Такое напряжение связано с удельным сопротивлением грунта и силы тока, который протекает через него.

При использовании защитных устройств (зануление, заземление), главным образом обращают внимание на напряжение между точками поверхности, на которой стоит человек в зоне растекания тока с заземлителя.

Шаговое напряжение в случае одиночного заземлителя

Шаговое напряжение определяет отрезок с длиной, зависящей от формы потенциальной кривой (от типа заземления), которая меняется от определенного максимального значения до нуля при изменении расстояния от заземлителя.
По мере увеличения расстояния от заземлителя увеличивается объем земли, через который на землю проходит ток замыкания. Происходит процесс растекания тока в земле. На расстоянии от заземлителя больше 20 м объем земли возрастает так, что плотность тока становится очень небольшой. И не ощущается напряжение между точками земли и точками более удаленными.

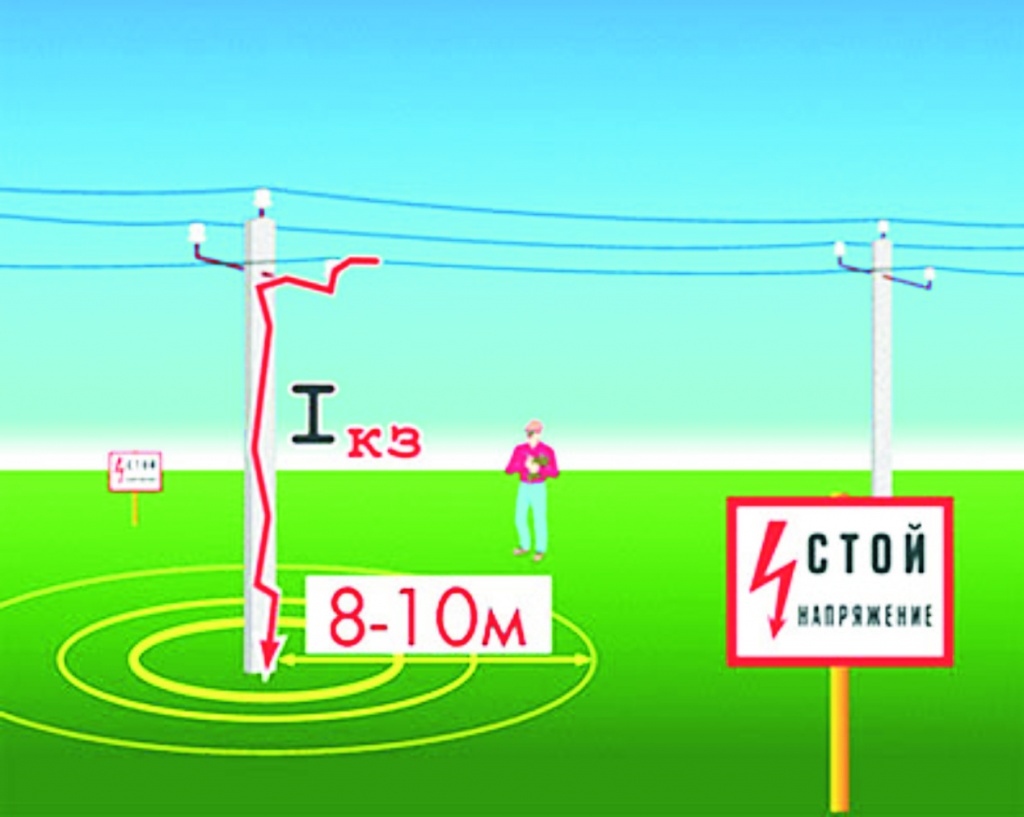

Нельзя приближаться к проводу, упавшему на землю, ближе, чем на 8-10 м. Вблизи него может возникнуть опасное шаговое напряжение.

Если человек стоит вне зоны растекания тока или на линии равного потенциала, шагового напряжения не будет.

Шаговое напряжение будет иметь максимальные значения при наиболее коротком расстоянии от заземлителя. При этом человек одной ногой стоит на самом заземлителе, а другой — в шаге от него. В этом случае потенциал вокруг заземлителей проходит по вогнутым кривым и самый большой перепад обычно бывает в начале кривой.

Шаговое напряжение будет иметь наименьшее значение за пределами поля растекания тока, при большом удалении от заземлителя (дальше 20 м).

Шаговое напряжение в случае группового заземлителя

Шаговое напряжение электродов группового заземлителя меньше, чем в случае использования одиночного заземлителя, в пределах площади, на которой они размещены. При удалении от электродов, шаговое напряжение уменьшается от определенного максимального значения до нуля.

Шаговое напряжение, как и при одиночном заземлителе, будет иметь максимальное значение в начале потенциальной кривой. При этом человек стоит одной ногой на самом электроде, а другой — в шаге от него.

Минимальное значение шагового напряжения будет, когда человек находится на точках, имеющих одинаковый потенциал.

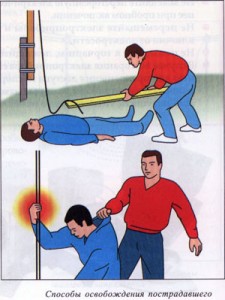

При попадании человека под шаговое напряжение, у него появляются непроизвольные сокращения мышц ног. Он падает на землю, возникает более опасная ситуация. В теле человека от рук к ногам возникает путь тока, что создает угрозу смертельного поражения током. В случае попадания в область действия шагового напряжения, нужно выходить из этой зоны маленькими шагами.

Часто от шагового напряжения гибнет крупный рогатый скот. Расстояние шага у таких животных большое, и поэтому большое напряжение, под которое они могут попасть.
